Jsme obrobna kovů i plastů,
jo a taky měříme.
Hledáte přesné CNC obrábění kovů i plastů? V Protocastu (Praha a Tábor) nabízíme zakázkové 5osé frézování, CNC soustružení s poháněnými nástroji i velkoformátové obrábění – složité díly zvládáme na jedno upnutí, od prototypů po malosérie. Díky souřadnicovému měřicímu stroji Zeiss DuraMax díl nejen vyrobíme, ale i proměříme a předáme s měřicím protokolem.
Co umíme vyfrézovat?
Frézujeme části strojů, složité kryty elektroniky, hliníkové i ocelové formy, díly pro zbrojní průmysl, ale i pro zdravotnictví a gastronomii.

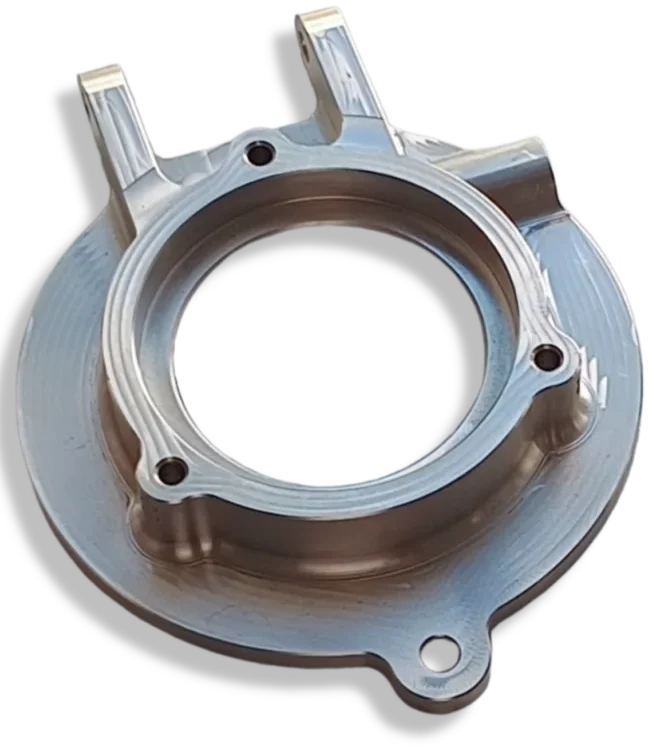

Nerezový průzor

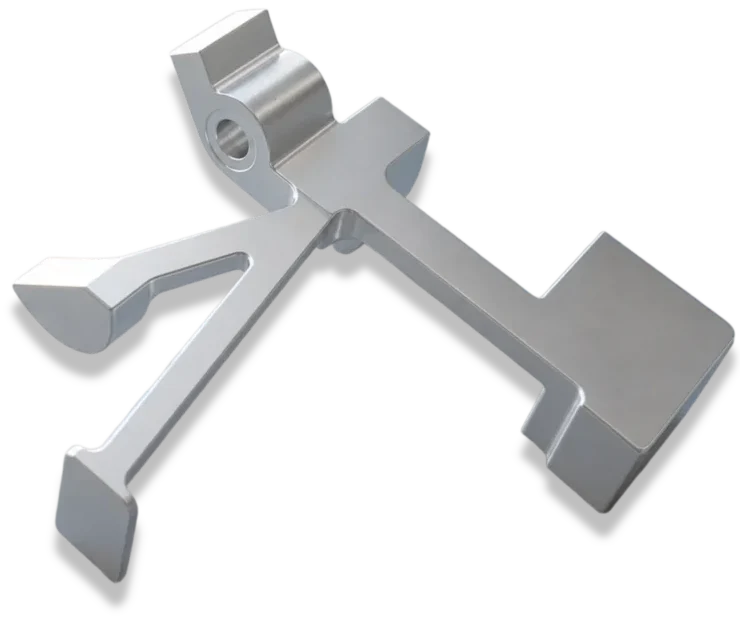

Páka

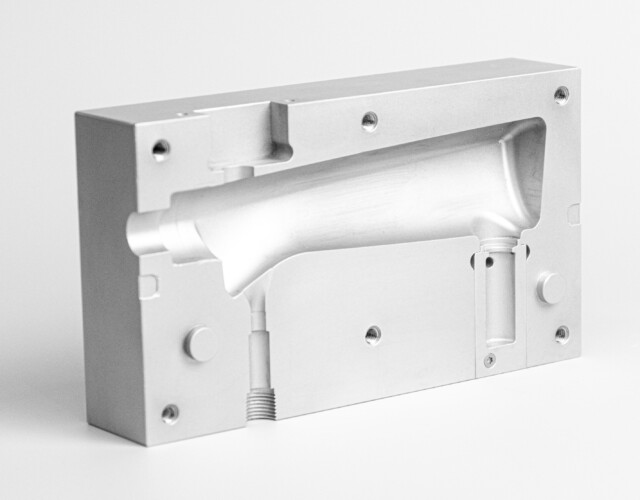

Hliníková forma

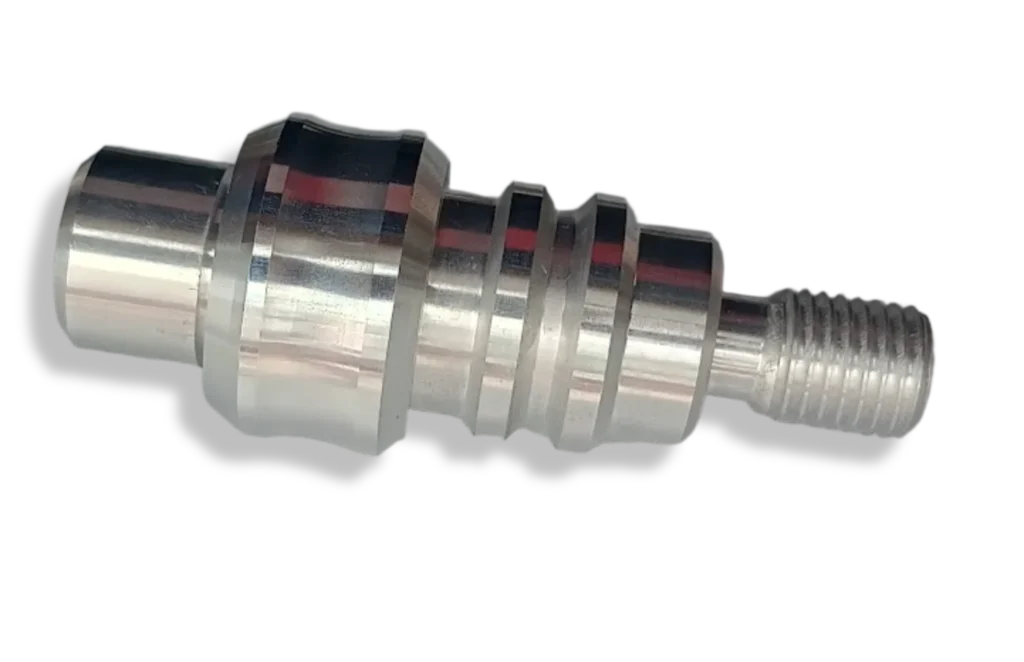

Soustružená spojka

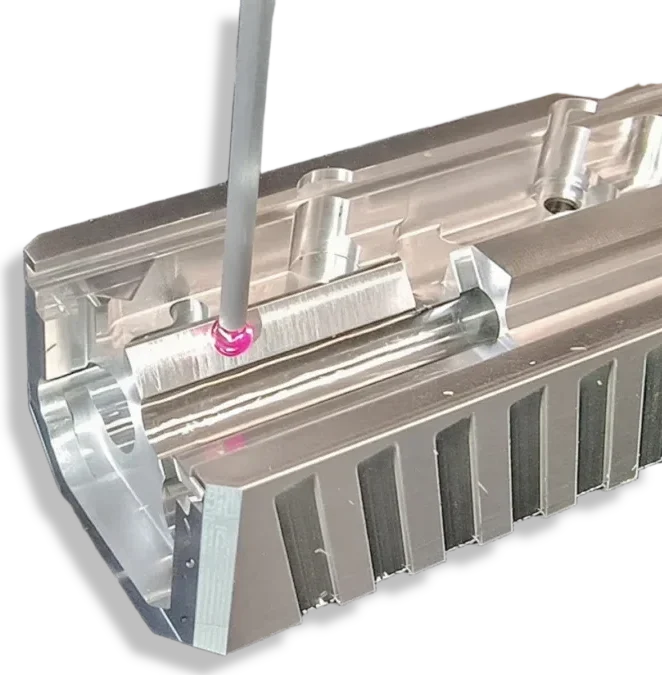

CMM měření
Co to znamená pro Vás
jako zákazníka
Bezkonkurenční pro malé série

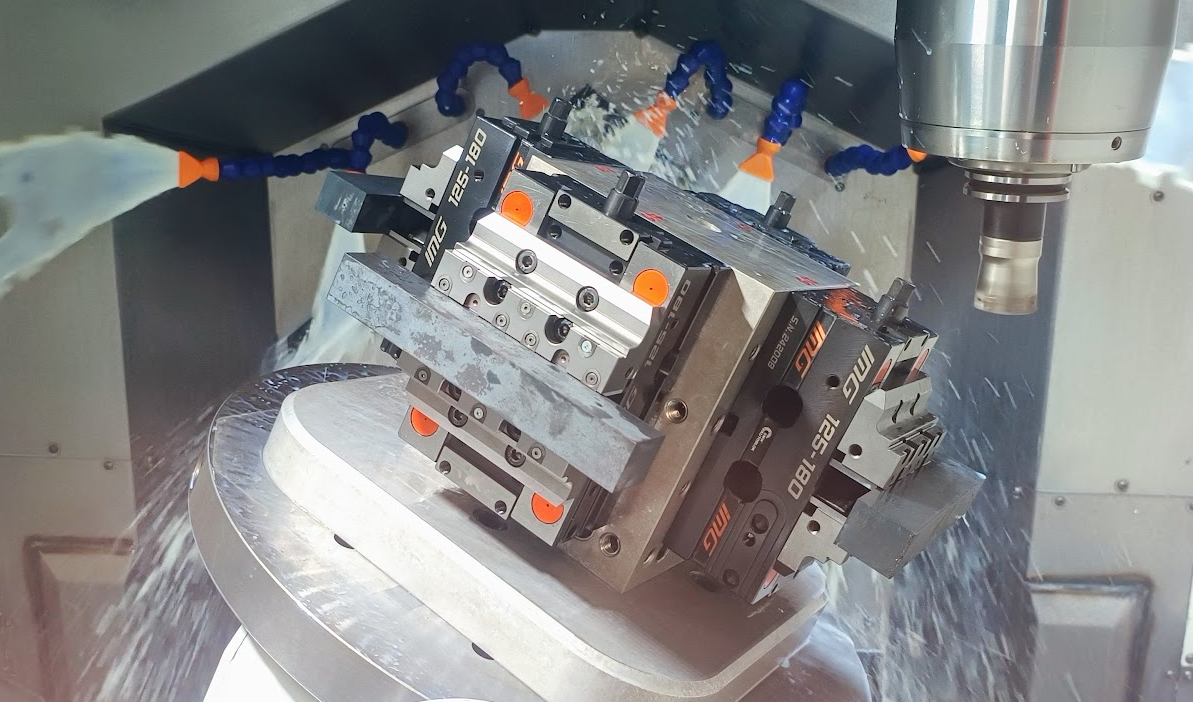

Nemusíme konstruovat upínací přípravky, obrobíme díl na jedno až dvě upnutí. Tím šetříme moře času a financí.
Baví nás složité dílce
Máte pár komplexních dílů se kterými jinde nechtějí trávit čas? Zavolejte nám! Na tyto díly se specializujeme.
Rozvíjejte své podnikání
Dělejte to co umíte a neztrácejte čas strojařskými detaily! Hoďte na nás koncepty a my Vám dodáme finální řešení.
Jaké stroje používáme?

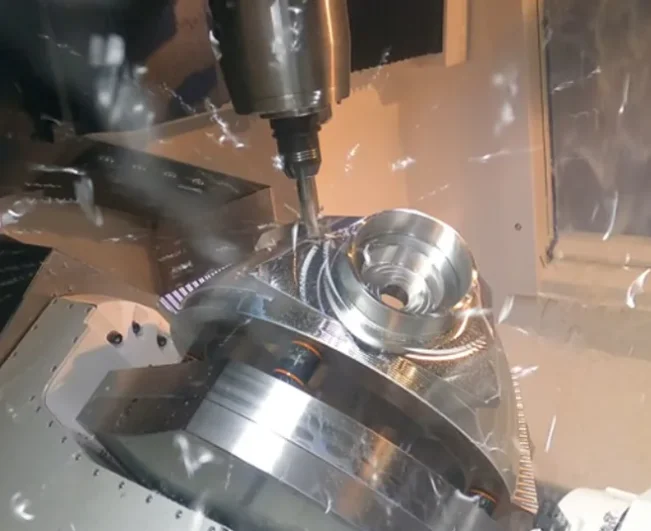

Mazak CV-5 500
Pětiosé obráběcí centrum
Středně velké frézovací centrum určené pro kontinuální pětiosé obrábění dílů do průměru 480 mm.
- Zakázkové CNC frézování nerezi, ocelí, hliníku i plastů
- Komplexní díly bez přeupínání – kratší výroba, vyšší přesnost, nižší cena
- Přesné obrábění pro medicínu, zbrojní průmysl i všeobecné strojírenství

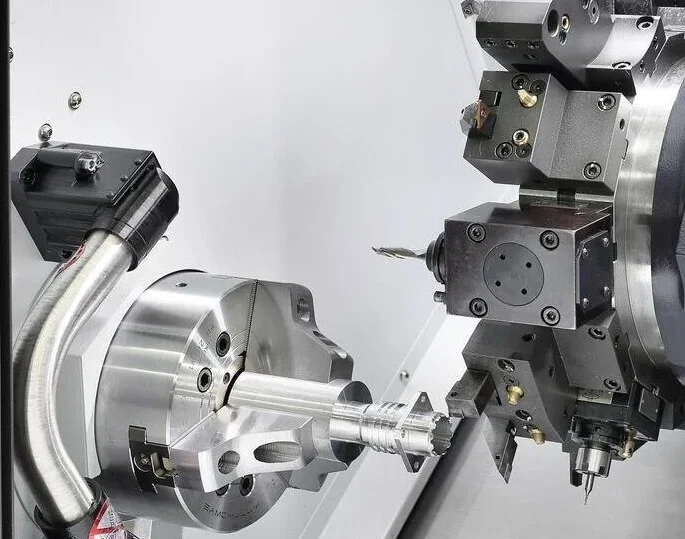

DOOSAN LYNX 2100LM
CNC soustruh s naháněnými nástroji
Malý soustruh s možností frézování. Ideální pro dílce do průměru 250 mm a délky 500 mm.
- Soustružení hřídelí, pouzder, přírub i závitových dílů na míru
- Hotový rotační díl z jednoho stroje – bez mezioperací
- Sériová i kusová výroba

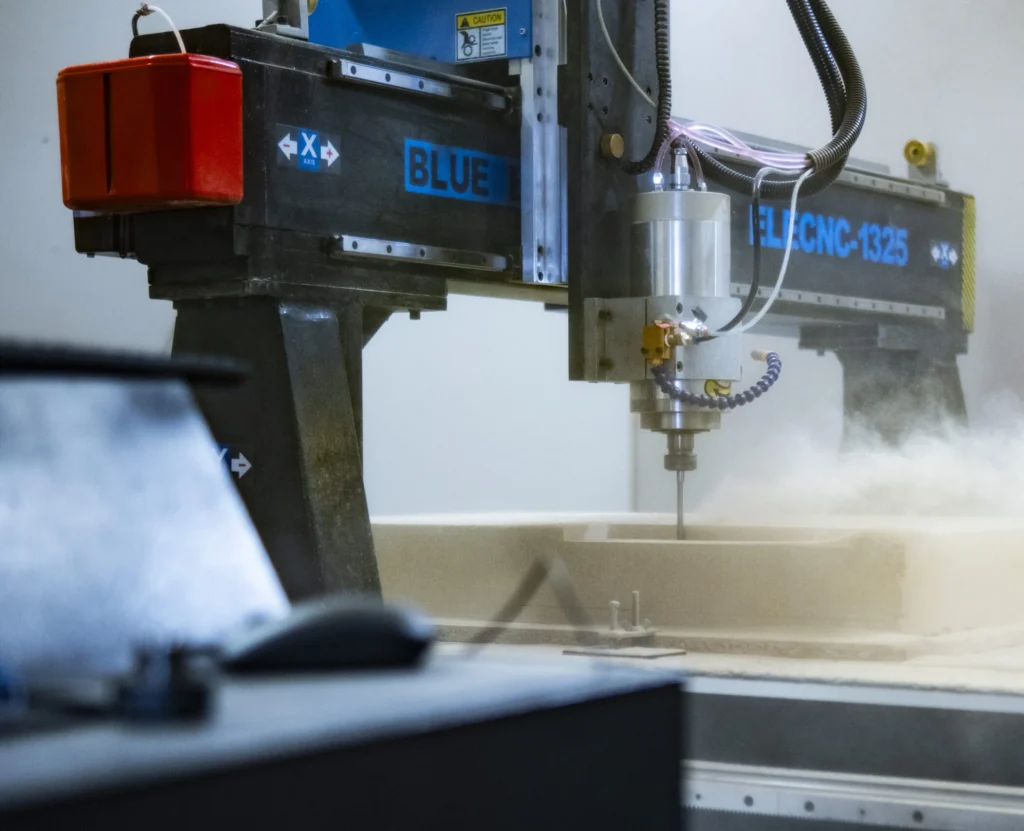

BE CNC-1325
CNC Router
Router s rozjezdem 1350 x 2500 x 450 mm je ideální na výrobu forem. Frézujeme dřevo, pěny, plast, plexisklo nebo hliník.
- Modely, formy i přípravky pro prototypy a malosérie
- Rychlá výroba šablon, přípravků a designových prototypů
- Frézování velkých dílů a desek
ZEISS DuraMax
CMM 3D měřící centrum
Přesné 3D měření na souřadnicovém měřicím stroji s vysokou přesností
- Měření rozměrů, poloh děr i tolerancí tvaru a polohy
- Ověření prototypů i výstupní kontrola sériové výroby
- Výsledky měření s protokolem – stačí dodat díl nebo výkres
Zhmotňujeme představy!
Naše stroje čekají na Vaše zadání:
Pošlete výkresy, odpovíme nabídkou.
Materiály, které obrábíme
Obrábíme nerezovou i konstrukční ocel, hliníkové slitiny a technické plasty — PA6, PA12, POM-C, PTFE, PMMA i PE. Materiál buď dodáte, nebo zajistíme my.
Hliník AlMg4.5Mn0.7
Náš oblíbený hliník – EN AW-5083 (AlMg4.5Mn0.7) je hliníková slitina s vysokou pevností a výbornou odolností proti korozi. Díky stabilním mechanickým vlastnostem je super i na větší díly. Dá se svařovat. Odolává mořské vodě i chemickému prostředí. Díky tomu ho používáme třeba i u lodních dílů. Teplota tání EN AW-5083 je přibližně 570 °C, ale může […]
Legovaná ocel ČSN 15.142 (1.7225)
Patnáctka, kterou jsme si zamilovali – ČSN 15 142 (1.7225 / 42CrMo4) je legovaná chrom-molybdenová konstrukční ocel s vysokou pevností a houževnatostí. Je vhodná pro tepelné zpracování, zejména kalení a popouštění, díky čemuž dosahuje výborných mechanických vlastností i při větších průřezech. Materiál snáší dynamické i rázové namáhání. Při svařování je nutný předehřev a následné popouštění, […]

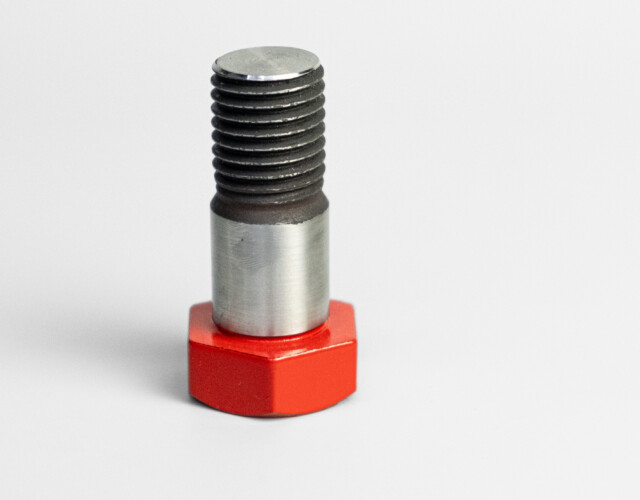

Nelegovaná ocel ČSN 11.523 (1.0503)
Naše základní ocel, kterou používáme na většinu aplikací, kde nestačí hliník. Nelegovaná ocel ČSN 11 523 (1.0503) se skvěle obrábí. Vyznačuje se dobrou pevností, houževnatostí a možností tepelného zpracování, díky čemuž lze dosáhnout vyšší tvrdosti. Obsahuje více uhlíku, takže svařování není pro začátečníky. Používáme jí pro výrobu mechanicky namáhaných součástí, jako jsou hřídele, čepy, písty […]
Nerezová ocel 1.4404 (X2CrNiMo17-12-2, AISI 316L)
Když nerezku, tak tuhle – 1.4404 je nerezová, dobře obrobitelná ocel s výbornou odolností proti korozi, relativně vysokou pevností, tvrdostí a dlouhou životností i při kontaktu s vodou a chemií. Svaří jí každý garážník. Vydrží vyšší provozní teploty. Začíná měknout až nad 500°C. Na druhou stranu není tepelně zpracovatelná, takže dále kalit již nelze. My […]
PA12
PA12 je náš top materiál. Pokud chcete tvrdost, tak berte PA6 nebo POM-C. Pokud chcete vyšší houževnatost, tak je PA12 přesně pro Vás!Je to dobře obrobitelný plast, který lze i řezat laserem. Vyznačuje se vysokou houževnatostí a dobrou chemickou odolností, což jej činí vhodným pro výrobu mechanicky namáhaných dílů. Díky nízké nasákavosti si díly z […]
PA6
PA6 (polyamid 6) je skvěle obrobitelný plast, který lze zpracovávat také laserem. Vyznačuje se vysokou pevností a tvrdostí, což jej činí vhodným pro výrobu mechanicky namáhaných strojních dílů. Díky dobré obrobitelnosti nachází široké uplatnění v průmyslových aplikacích. Je však třeba počítat s jeho vyšší nasákavostí, která může ovlivnit rozměrovou stálost a některé mechanické vlastnosti materiálu, […]
PE (Polyethylene)
PE (Polyethylene) je nejlevnější z technických plastů. Je to měkký plast, ale díky tomu jsou díly prakticky nezničitelné. Je super na mechanicky namáhané součástky, jako třeba zácvaky nebo dorazy. Na druhou stranu nemá rád dlouhodobé statické zatížení. Odolává chemii, proto ho mají rádi ve farmacii a ve strojích, které se často sanitují. Odolává dobře vlhkosti, […]
Plexisklo (PMMA)
Plexisklo milujeme! Existuje v nepřeberném množství variant. Od průhledného, přes opály, až po barvičky. Většinou ho pálíme laserem, ale nebojíme se ho ani strčit do frézky. Vyznačuje se vysokou optickou čirostí, tvrdostí a rozměrovou stálostí. Je odolné vůči UV záření, takže ani při dlouhodobém působení slunce nežloutne a neztrácí lesk. Materiál snáší běžné mechanické zatížení, […]
POM-C
Náš oblíbený POM-C (polyacetal – kopolymer). Je to skevěle obrobitelný plast, který můžeme říznout i laserem. Vyznačuje se vysokou pevností, tuhostí a rozměrovou stálostí a to díky velmi nízké nasákavosti. Materiál se vyznačuje také výbornými kluznými vlastnostmi, nízkým koeficientem tření a vysokou odolností proti opotřebení, proto je vhodný pro výrobu přesných technických dílů. Velkou výhodou […]
Teflon (PTFE)
PTFE (polytetrafluorethylen) je obrobitelný plast známý pod obchodním názvem teflon. Vyznačuje se vynikající chemickou odolností, extrémně nízkým koeficientem tření a výbornou tepelnou stabilitou. Díky své nelepivosti a odolnosti vůči téměř všem chemikáliím se používá v náročných technických aplikacích. Díky svým vlastnostem vděčí za silnou vazbu fluorových řetězců a tím se stává i prakticky nerozložitelným v […]
Otázky a odpovědi
Jaké materiály obrábíte?
Všechny běžné oceli, slitiny hliníku, mosaz, bronz, ale i plasty. Přehled materiálů, ze kterých prototypujeme a držíme je skladem naleznete https://protocast.cz/materialy/ . Pokud potřebujete jiný materiál, tak Vám ho rádi zajistíme.
Jaké tolerance dokážete dodržet?
Standardně se pohybujeme v řádu setin milimetru (např. ±0,02–0,05 mm), u přesnějších aplikací i lépe. Přesnost závisí na geometrii dílu i materiálu – proto je dobré tolerance specifikovat jen tam, kde jsou skutečně funkčně nutné, protože zbytečně přísné tolerance zvyšují cenu.
Jaký formát výkresu/modelu potřebujete pro nabídku?
Nejlépe 3D model (STEP, IGES) plus 2D výkres s kótami, tolerancemi a povrchovou úpravou. Pokud výkres chybí, je potřeba alespoň specifikovat kritické rozměry a funkční plochy přímo na modelu.
Jak dlouho trvá výroba CNC dílu?
U prototypů a malých sérií obvykle dny až týden. U větších sérií záleží na vytížení strojů a složitosti a počtu dílů.
Jaké povrchové úpravy obrobků umíte?
Interně umíme suché a mokré tryskání, lakování, texturování laserem, broušení a leštění. Externě umíme zajistit eloxování, práškové lakování, pasivaci, nitridaci a černění. Více o našich povrchovkách naleznete na https://protocast.cz/povrchovky/
