Povrchové úpravy
kovových a plastových dílů
Obrobený nebo svařený díl je jen půlka práce. Tu druhou polovinu vidíte, sáhnete na ni a často podle ní poznáte, jestli je výrobek hotový, nebo jen rozdělaný. Nabízíme suché tryskání korundem i balotinou, aquablast a mokrou lakovnu – takže díl od nás může odejít přesně v té podobě, kterou potřebujete, bez přejíždění mezi několika dodavateli.
Ať vám jde o přípravu povrchu před lakováním, jednotný saténový vzhled pohledového hliníkového krytu, nebo barvu přesně na odstín RAL – poradíme, která technologie to zvládne nejlíp a nejlevněji.
Kontaktujte mě
Ing. Tomáš Švejkovský
Jednatel společnosti
tomas.svejkovsky@protocast.cz
Tel.: +420 739 657 714
Povrchové úpravy plastových a kovových dílů
Suché tryskání korundem a balotinou
Aquablast
Mokrá lakovna
TÁBOR

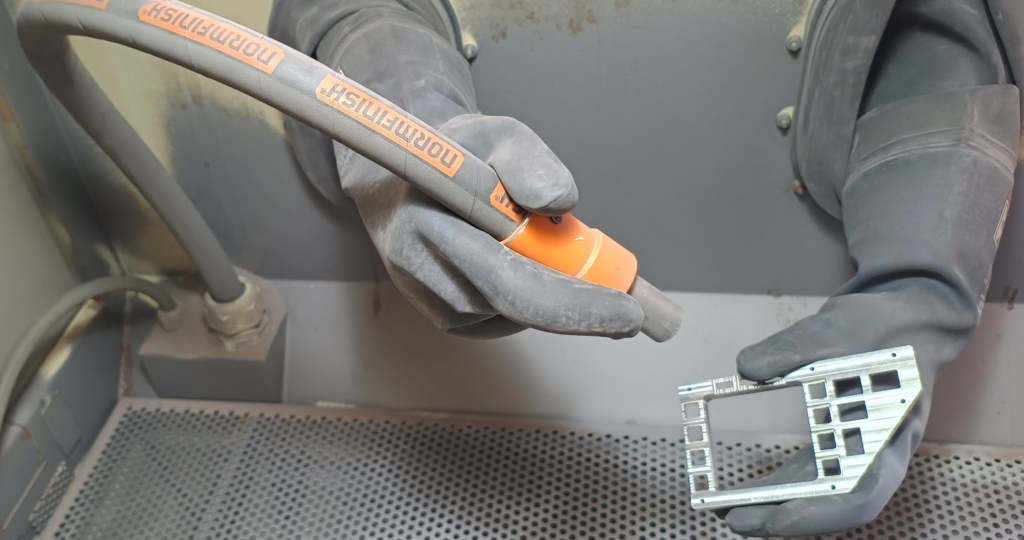

Suché tryskání korundem a balotinou
Suché tryskání je základní a nejrychlejší způsob, jak připravit nebo zušlechtit povrch kovového a plastového dílu. Podle toho, co od povrchu potřebujete, volíme medium:
Korund
agresivnější abrazivo
Používáme ho na tvorbu hrubšího povrchu, nebo odstranění stop po obrábění a otřepů. Tryskáme s ním ocel, hliník, nerez, ale i tvrdé plasty. Povrch je saténový, odmaštěný, připravený na lakování, nebo elox. Zrnitost volíme podle požadované drsnosti povrchu.
Balotina
hladký finish
Jemné medium. Nezasahuje tolik do rozměrů dílu. Dodá rovnoměrný matný až saténový vzhled. Hodí se i na čištění bez výrazné změny drsnosti – třeba na hliník nebo nerez, kde nechcete agresivní stopu po korundu, nebo na dokončování platových dílů a 3D tisku. Tryskání balotinou je většinou finální operace.
Kdy se hodí
- příprava povrchu před lakováním nebo eloxem
- odstranění grotů a otřepů po CNC obrábění
- zmatnění a zjednocení vzhledu po CNC obrábění
- dokonalé odmaštění před dalšími povrchovkami
Technické parametry našich kabin:
Normfinish DP12
Pracovní prostor 1170 × 940 × 885 mm
Médium: korund
Do této komory se vejde naprostá většina dílů, se kterými běžně pracujeme.
Formlabs Fuse Blast
Pracovní prostor o průměru 350 mm
Médium: balotina
Automatická tryskací kabina na plastové díly a 3D tisk.
Procarosa PROFI350
Pracovní prostor 945 x 605 x 500 mm
Médium: různé
Tuto komoru používáme na drobnější díly a experimenty s abrazivy.
Procarosa PROFI90
Pracovní prostor 560 x 460 x 300 mm
Médium: balotina
Stolní pískovačka na velmi drobné díly.
TÁBOR

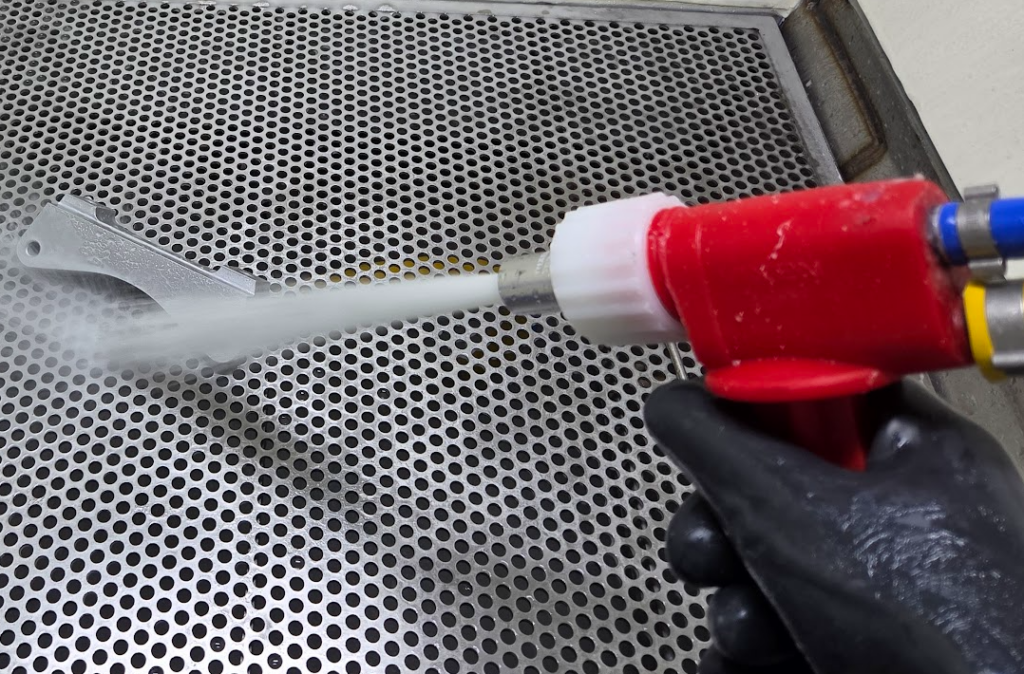

Aquablast – mokré tryskání skleněnými kuličkami
Aquablast je naše prémiová technologie pro pohledové díly. Jde o mokré tryskání jemnými skleněnými kuličkami (zrnitost B60–B80) v suspenzi s vodou, díky čemuž vznikne dokonale rovnoměrný, hedvábně saténový povrch – bez prachu, bez ostrých hran po tryskání a bez rizika zapečení abraziva do měkčích kovů a plastových dílů.
Tahle technologie je ideální tam, kde se povrch dílu prodává spolu s funkcí – kryty přístrojů, elektronika, zdravotnická technika, prezentační a designové modely.
Kdy se hodí
- pohledové hliníkové a nerezové díly, kde záleží na jednotném vzhledu
- plastové kryty elektroniky a pohledová pouzdra
- díly pro medicínu, kde nesmí zůstat žádné kontaminanty z abraziva
- finální estetická úprava před expedicí, místo lakování tam, kde chcete zachovat barvu originálního materiálu
Technické parametry:
Vixen Aquablast 915
Pracovní prostor 600 x 600 x 720 mm
Médium: balotina s vodou a vzduchem
PRAHA

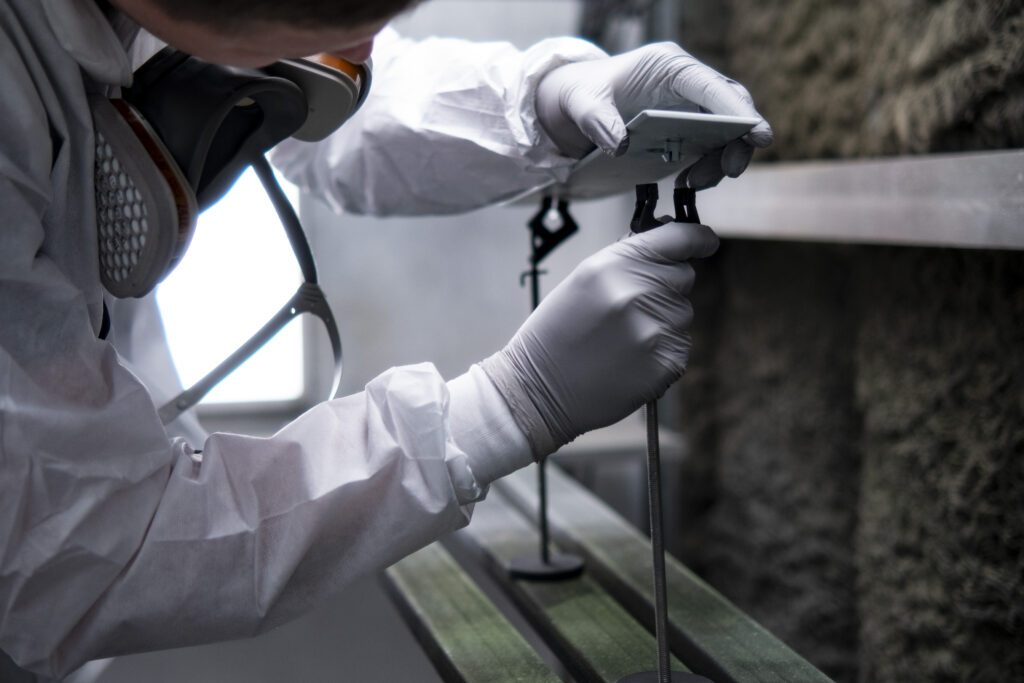

Mokré lakování – Polyuretanové barvy
Lakujeme mokrou barvou, kterou míchámé na míru — dostanete libovolný odstín RAL nebo barvu podle vzorku, ať potřebujete pět kusů nebo pět set. Lakujeme kov, plasty i díly z 3D tisku, včetně sestav, kde se materiály kombinují. Pro vás to znamená:
- možnost lakovat i díly, které by prášková lakovna nezvládla (citlivé na teplotu ve vypalovací peci, kombinace plast/kov)
- jedno- i dvousložkové barvy (akrylátové, polyuretanové) podle požadované odolnosti a vzhledu (matný, polomatný, lesklý)
- maskování ploch, které mají zůstat nelakované
Kdy se hodí
- malé a střední série, kde se prášková lakovna nevyplatí kvůli barvě nebo množství
- kombinované sestavy a citlivé materiály
- opravy a přestřik už hotových dílů
- přesné barevné shody se stávajícím designem produktu
Technické parametry:
Lakujeme v přetlakované kabině s filtrací vzduchu na vstupu i výstupu. Maximální rozměry dílů 2000 mm.
Jak naše tryskání a lakování vypadá?
Mrkněte na některé z našich projektů.

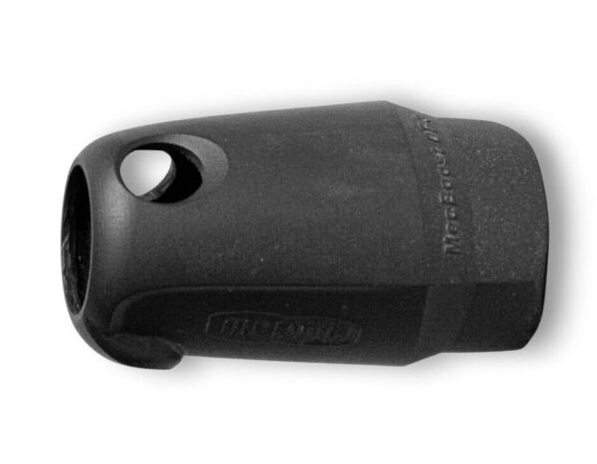

Master model kolimátoru
Hliníková forma na silikonové díly
Lakovaný kryt elektroniky
Otázky a odpovědi
Jaký je rozdíl mezi suchým tryskáním, aquablastem a lakováním?
Suché tryskání povrch sjednotí, zušlechtí a připraví na další procesy jako lak, nebo elox. Aquablast dodá dílům velmi jemný povrch a rovnoměrný vzhled. Na díle nejsou vidět mapy, jako po suchém tryskání a může být použit jako finální povrchovka. Mokré lakovaní skvěle na tryskání navazuje, protože po tryskání jsou díly odmaštěné a barva na nich skvěle drží.
Jaká je sazba za tryskání a lakování?
Jedná se o energeticky velmi náročné procesy a musí je provádět velmi zkušená obsluha. U jednorázových, malých zakázek si účtujeme 1.800,- Kč/hod, u větších zakázek určujeme cenu individuálně.
Jak dlouho trvá tryskání, nebo lakování dílů?
Tryskání a aquablast zvládneme na počkání, nebo do druhého dne. Mokré lakování trvá o něco déle a záleží jestli máme skladem správný odstín barvy. Do týdne však zvládneme většinu zakázek.
Jaké barvy a odstíny umíte namíchat?
Standardně používáme polyuretanové a akrylové barvy ze vzorníku RAL. Při výrobě modelů využíváme modelářské barvy jako Revell a využíváme vzorníky výrobců.
Jaké díly a materiály lze tryskat a lakovat?
Největší výzvou pro tryskání i lak jsou vnitřní rohy a vnitřky nádob, kde se víří vzduch. Takováto místa většinou vyžadují více péče. Tryskat není problém prakticky všechny materiály.
Máte díl, který potřebuje dotáhnout do finální podoby?
Pošlete nám výkres nebo fotku a my vám doporučíme
nejlevnější kombinaci technologií, ať platíte jen za to, co díl
skutečně potřebuje.
