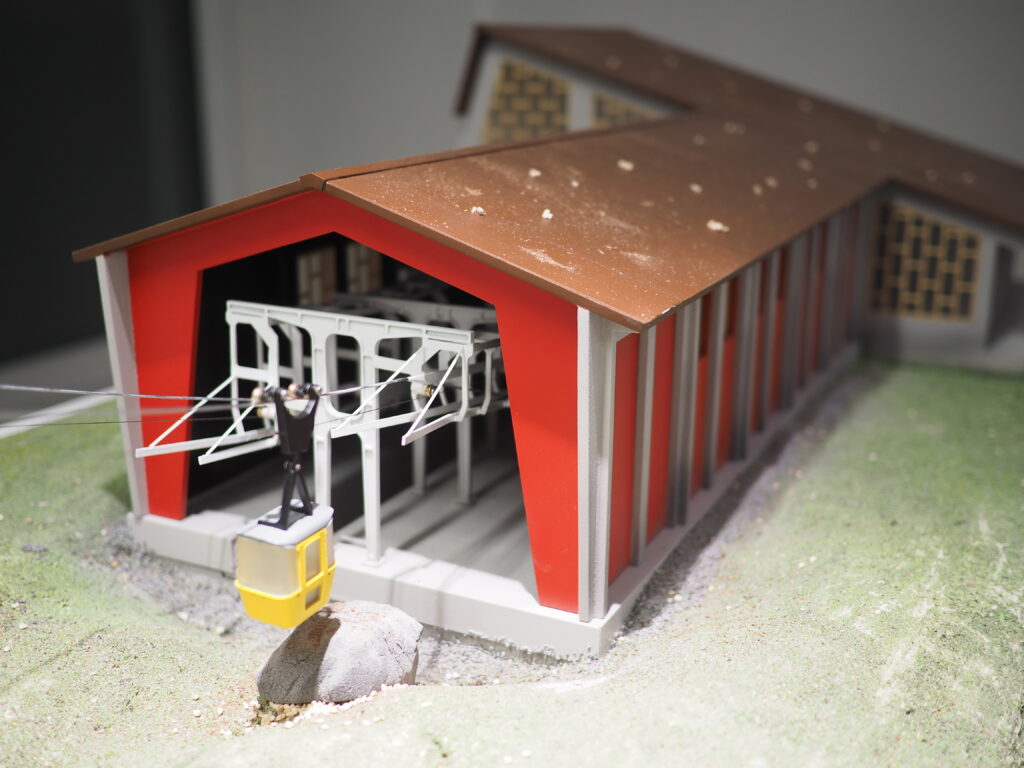

Představte si detailní model, který musí bez chyby fungovat tisíce hodin v muzejním provozu, a přitom věrně reprezentovat kus technické historie. Přesně takovou výzvu jsme v Protocastu přijali. Pro regionální muzeum ve Vysokém Mýtě jsme vyrobili funkční repliku slavné dvoulanové lanovky Transporta. Tento systém v minulosti vozil pasažéry v Německu i na Slovensku – a právě horní stanice našeho modelu věrně napodobuje známou slovenskou lanovku Malino Brdo.
Podívejte se, jak jsme zkombinovali moderní 3D tisk, precizní CNC frézování a tradiční modelářské řemeslo.
CNC frézování a mosaz: Základ pro věčnost

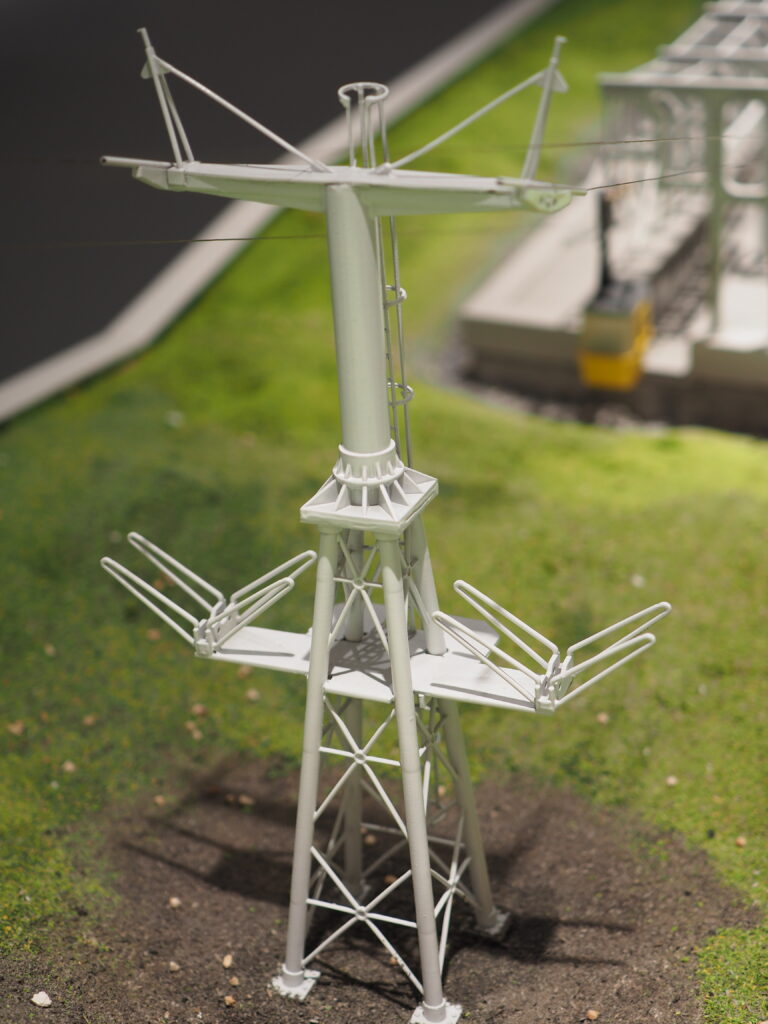

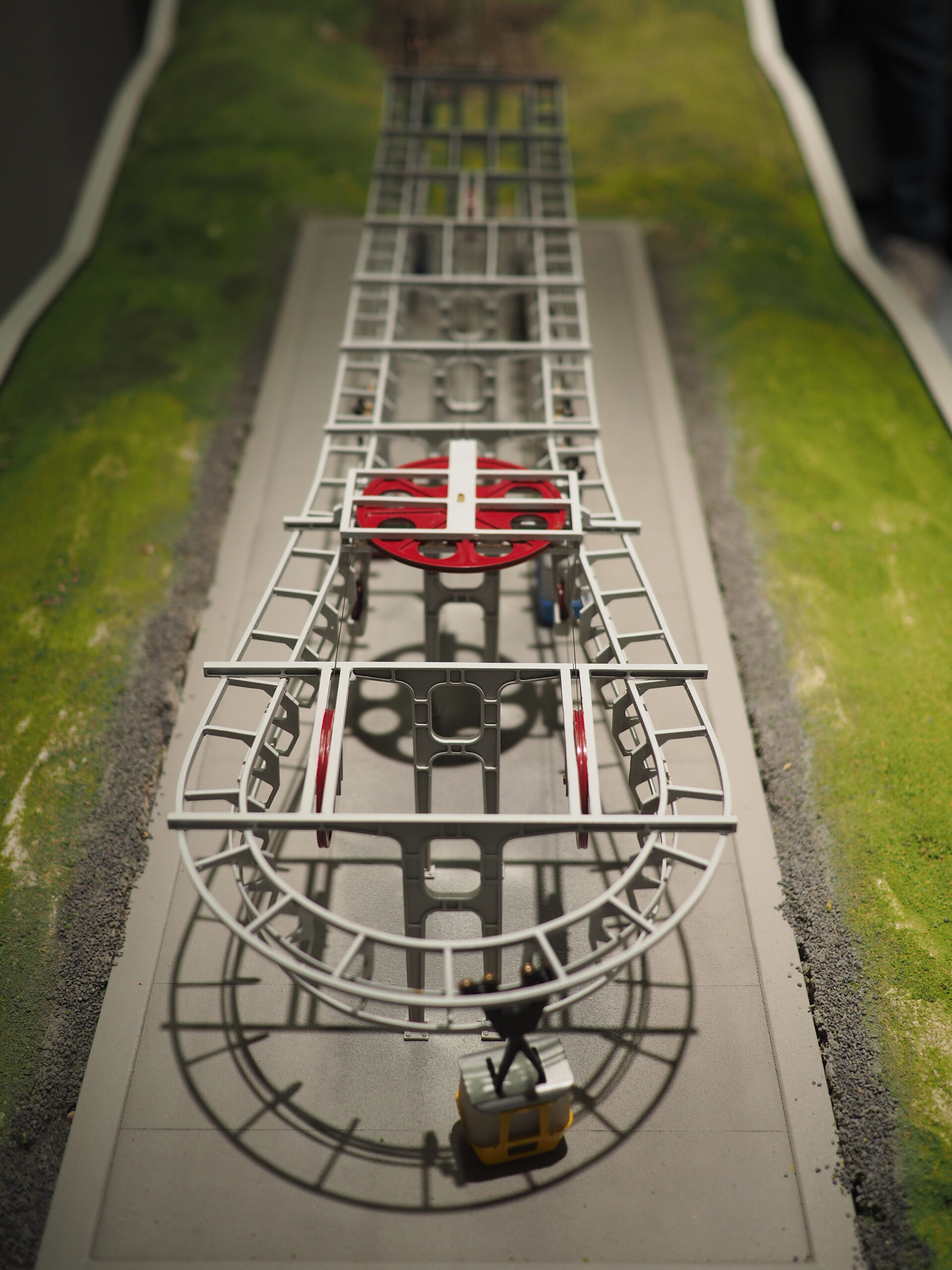

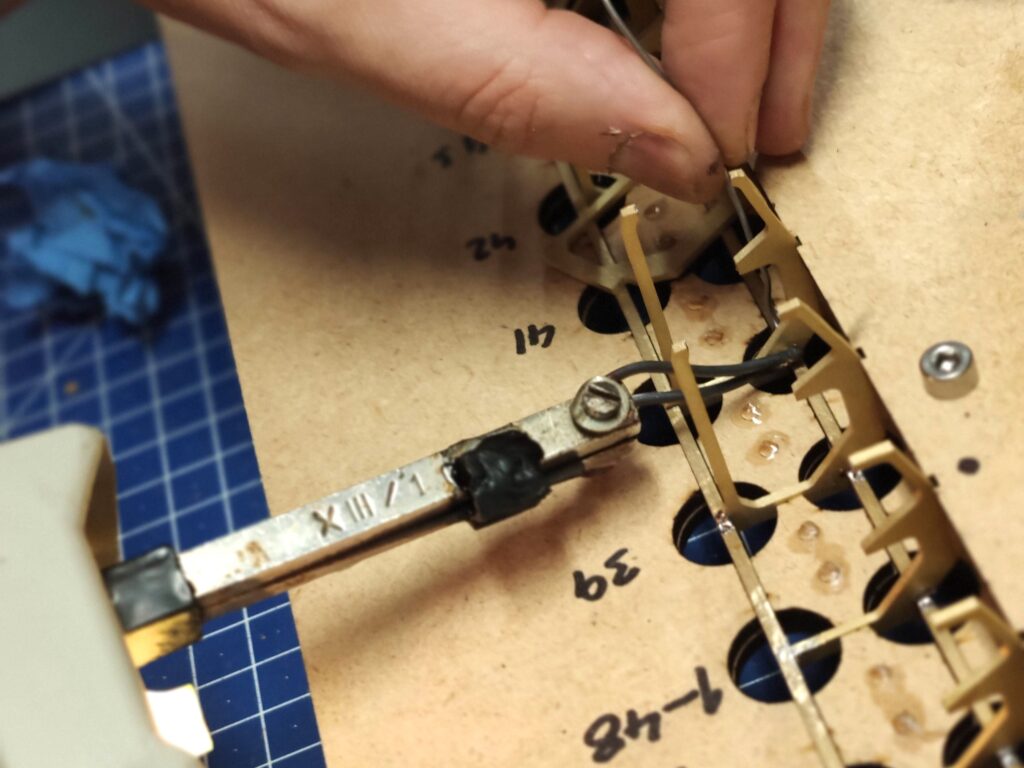

Muzejní exponáty čelí obrovské zátěži. Zapomeňte na křehké plasty. Celou nosnou konstrukci lanovky jsme kompletně vyfrézovali na CNC stroji z mosazi a následně pečlivě sletovali. Tím jsme modelu zajistili extrémní mechanickou odolnost a prakticky neomezenou životnost.

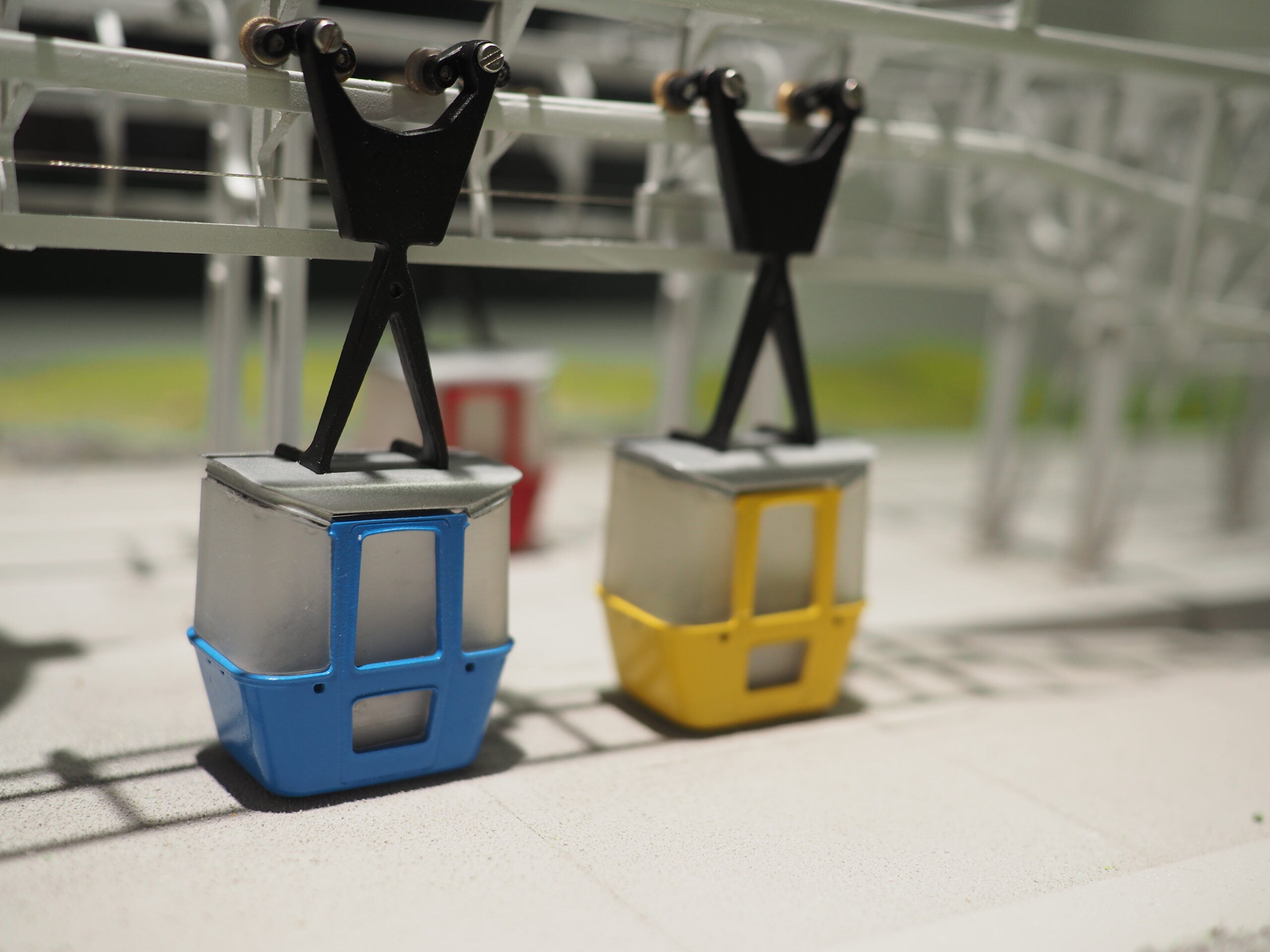

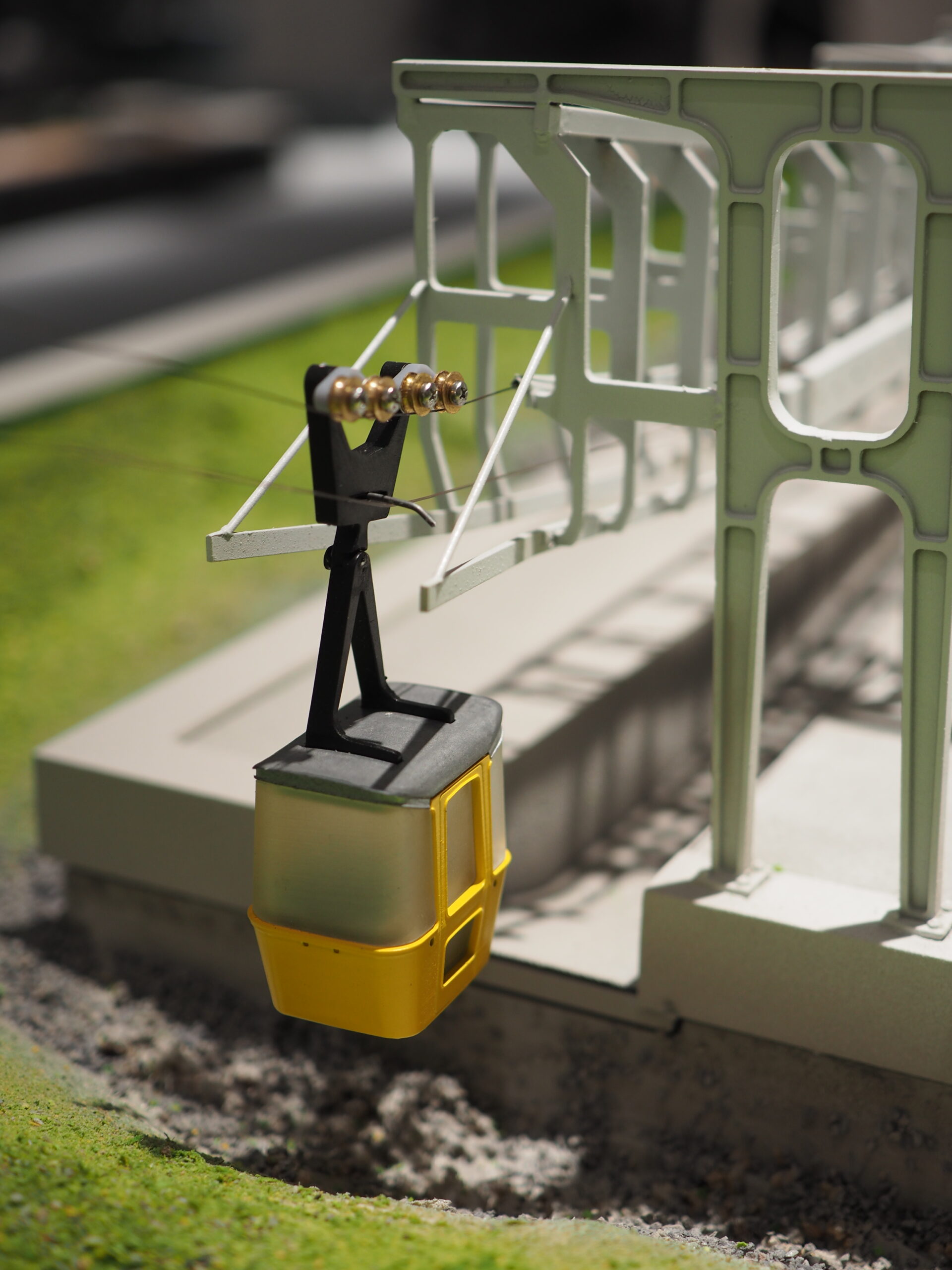

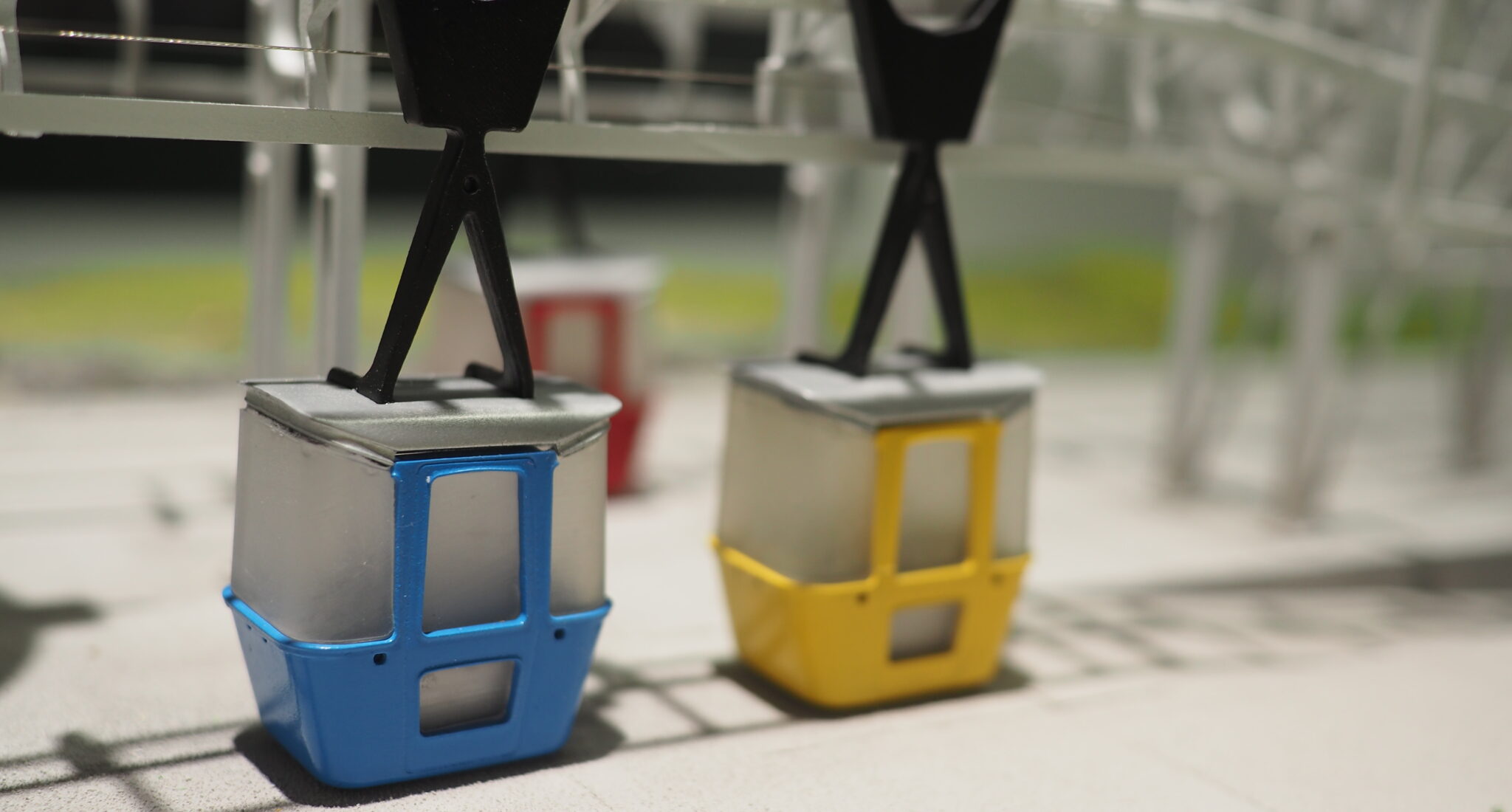

Detaily kabinek díky kombinaci FDM a SLA 3D tisku
Abychom dosáhli dokonalého vzhledu kabinek, nasadili jsme hned dvě technologie 3D tisku:
- FDM tisk: Použili jsme ho na strukturální a pevnostní části.
- SLA tisk (z pryskyřice): Ideální volba pro ty nejjemnější detaily a hladký povrch kabinek, které okamžitě upoutají oko návštěvníka.
Základ samotné horní stanice tvoří kombinace přesně řezaného plexiskla a robustních FDM desek.
Chytré řízení a pohled do mechanického srdce

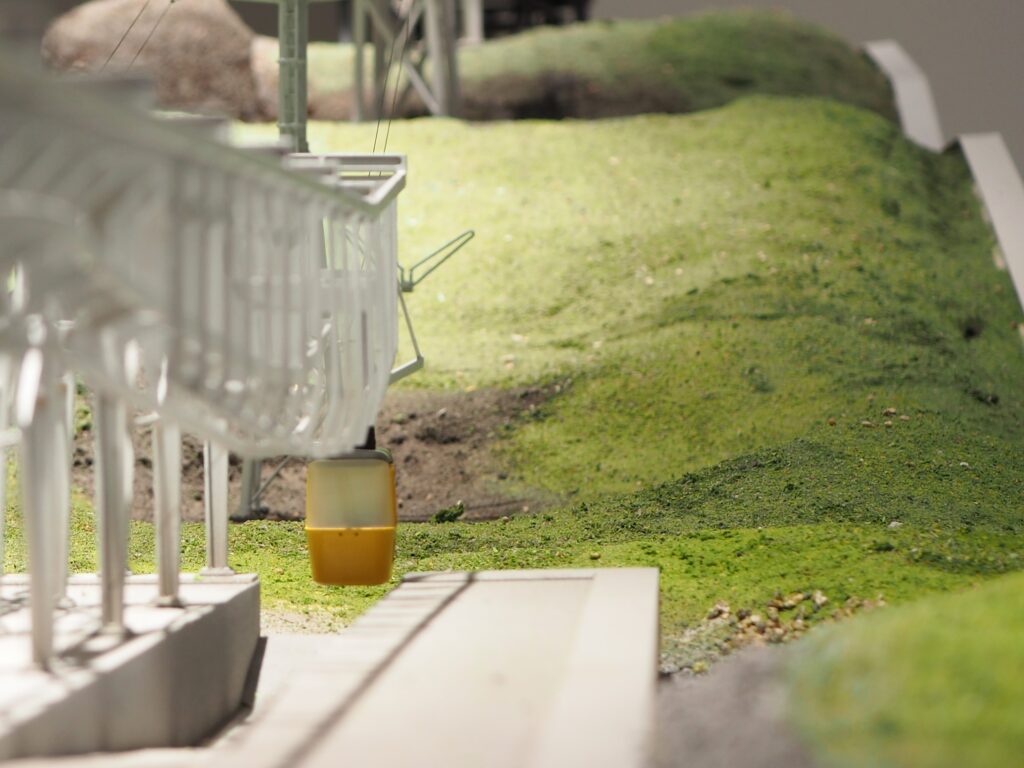

Tento model nespí, on žije. Pohyb lanovky řídí programovatelná jednotka, kterou může personál muzea ovládat a nastavovat zcela bezdrátově. Měníte parametry pohybu doslova na pár kliknutí. A pro technické nadšence jsme na modelu vytvořili speciální průhledové okénko. To odhaluje fascinující pohled na detailně zpracovaný napínací systém lanovky.

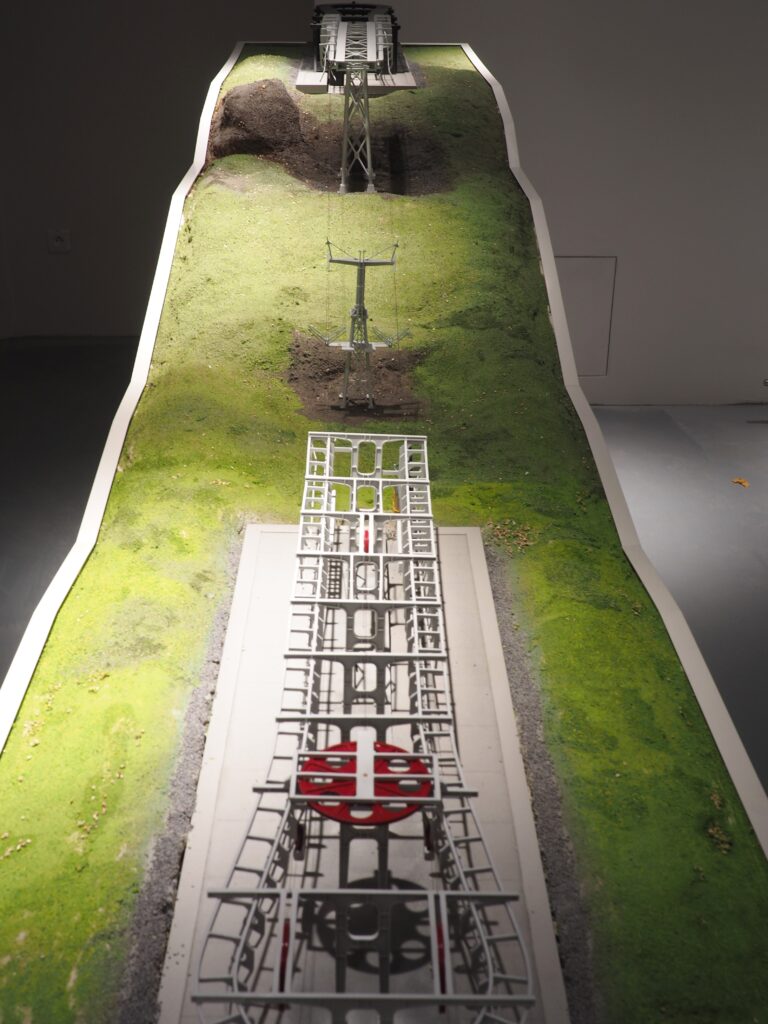

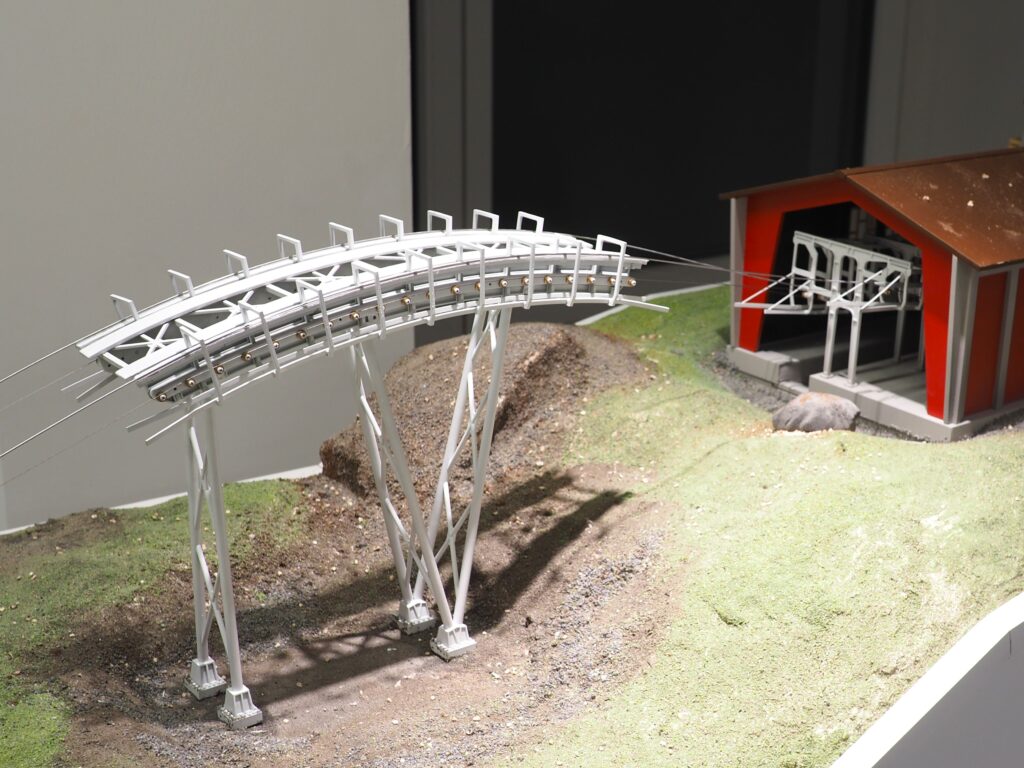

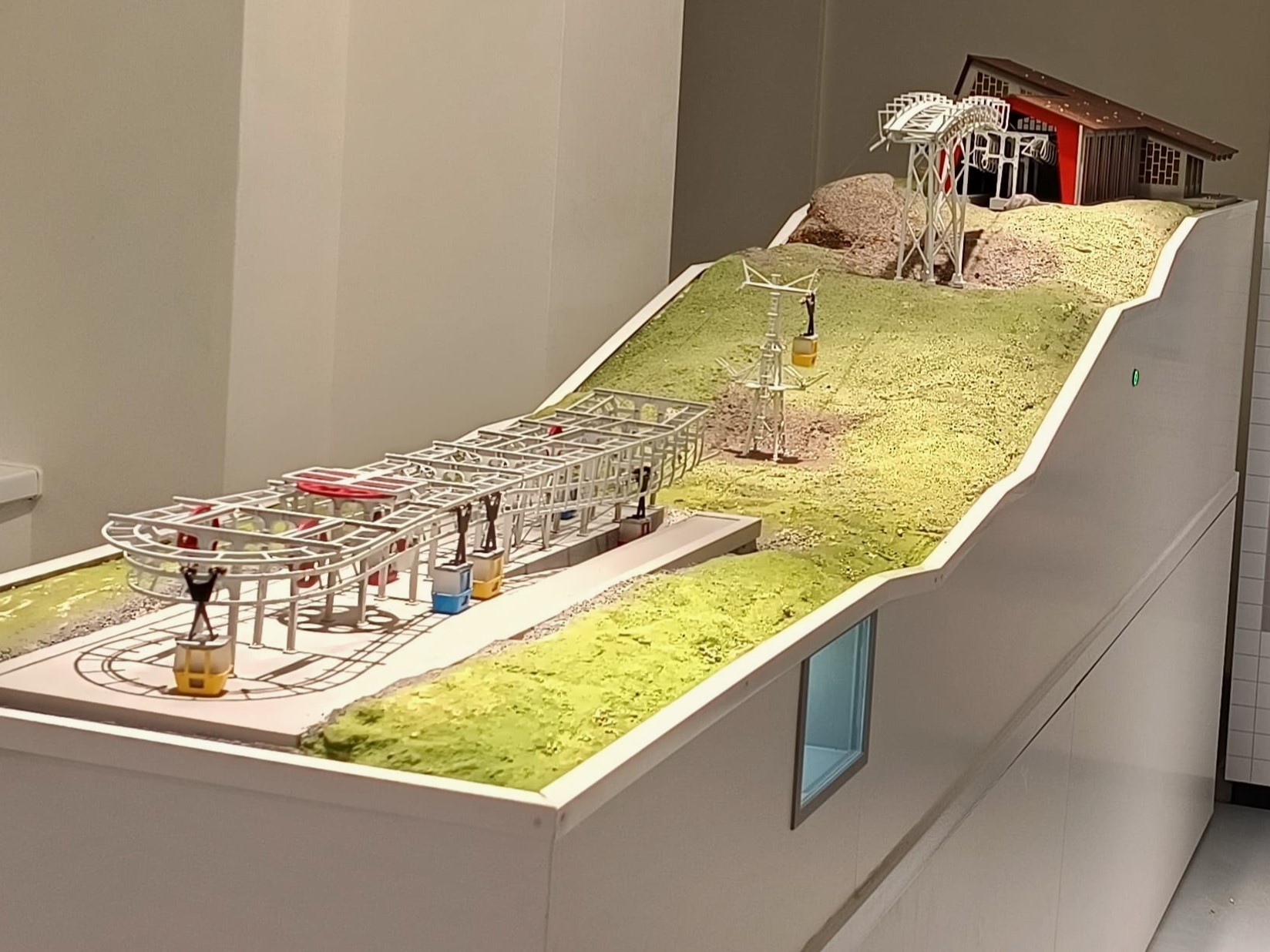

Diorama, které vás přenese na Malino Brdo

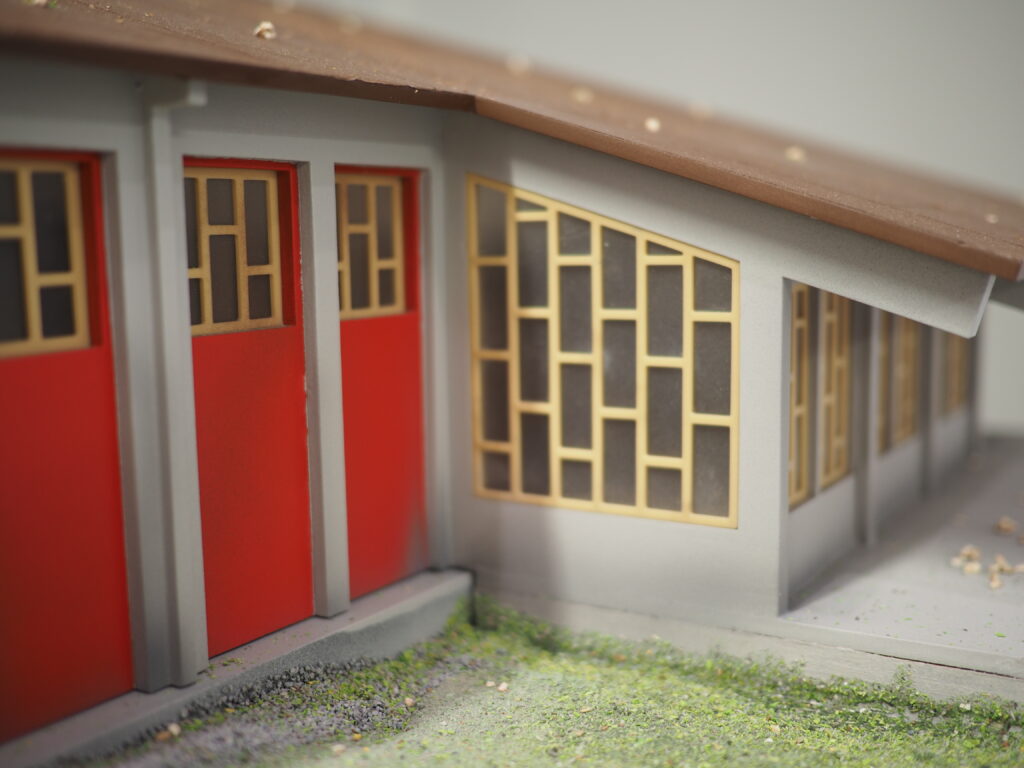

Dokonalý model potřebuje dokonalé prostředí. Naši šikovní modeláři ručně vymodelovali okolní krajinu ze sádry, kterou nanesli na pevný ocelový rám. Každý detail, kámen i zářez v terénu jsme doladili tak, aby výsledek působil maximálně realisticky.
Hledáte partnera pro zakázkovou výrobu a prototypování?
Po úspěšném modelu eskalátoru je lanovka Transporta dalším důkazem, že v Protocastu si poradíme s jakoukoliv technickou výzvou. Propojujeme moderní technologie (3D tisk, CNC, laser) s precizní ruční prací.
Potřebujete funkční prototyp, muzejní model nebo sériovou výrobu plastových a kovových dílů? Kontaktujte nás, probereme váš projekt a navrhneme nejlepší technologický postup.
