Případová studie: Výroba přesného funkčního modelu eskalátoru PST 1000 metodou reverse engineeringu

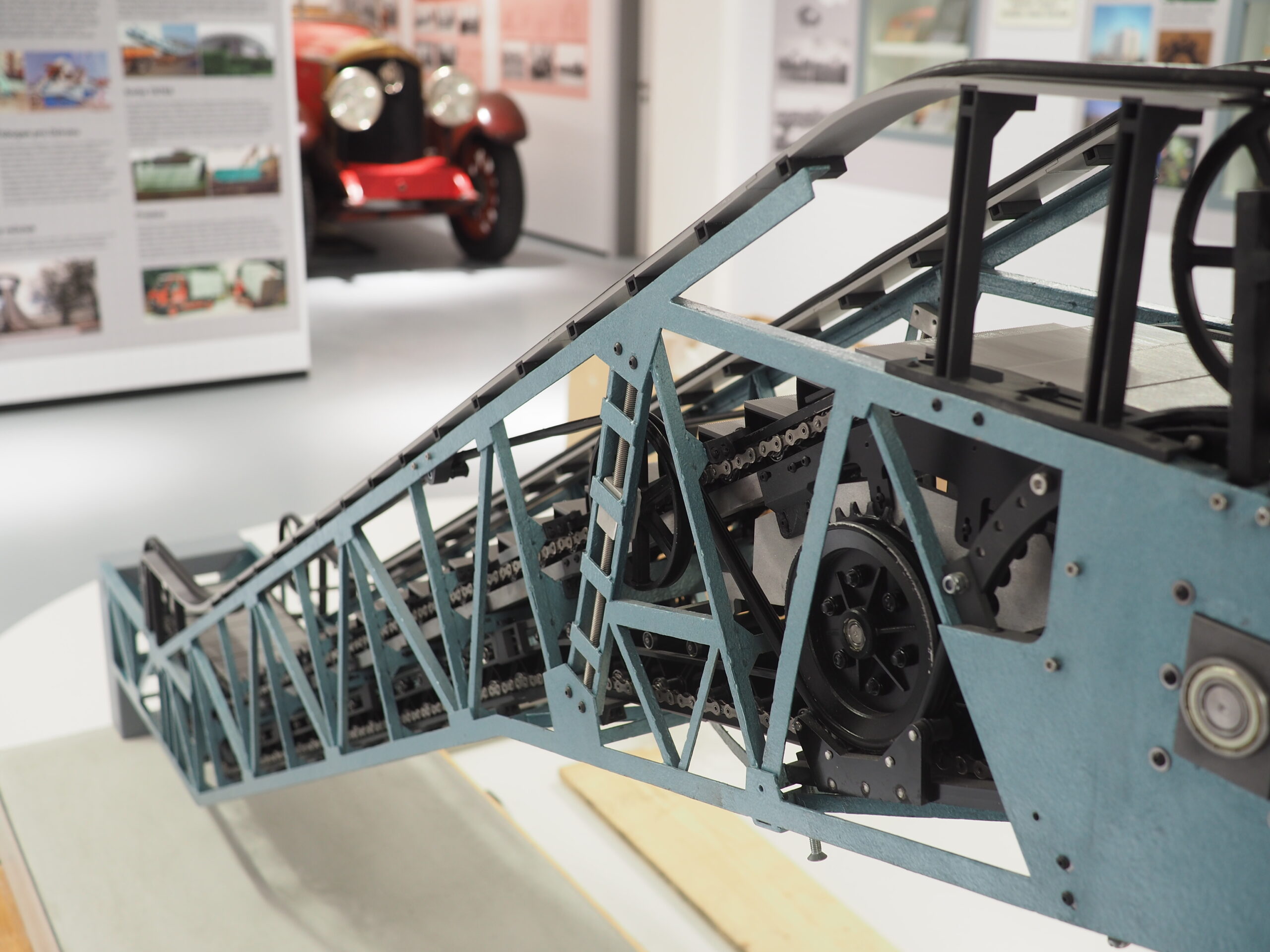

Vývoj prototypů, replikace historických zařízení nebo výroba komplexních mechanických sestav často naráží na společný problém: absenci kompletní technické dokumentace. V Protocastu si s takovými výzvami dokážeme poradit. Prohlédněte si případovou studii realizace plně funkčního zmenšeného modelu eskalátoru PST 1000 firmy Transporta Chrudim, který jsme vyrobili kombinací moderního 3D tisku, přesného lití a reverzního inženýrství pro Regionální muzeum ve Vysokém Mýtě.
Výzva a sběr dat: Když chybí kompletní konstrukční plány
Základem úspěchu každého strojírenského projektu jsou přesná data. Co ale dělat, když máte k dispozici pouze torzo archivních podkladů? V tom okamžiku nastupuje reverzní inženýrství (reverse engineering).

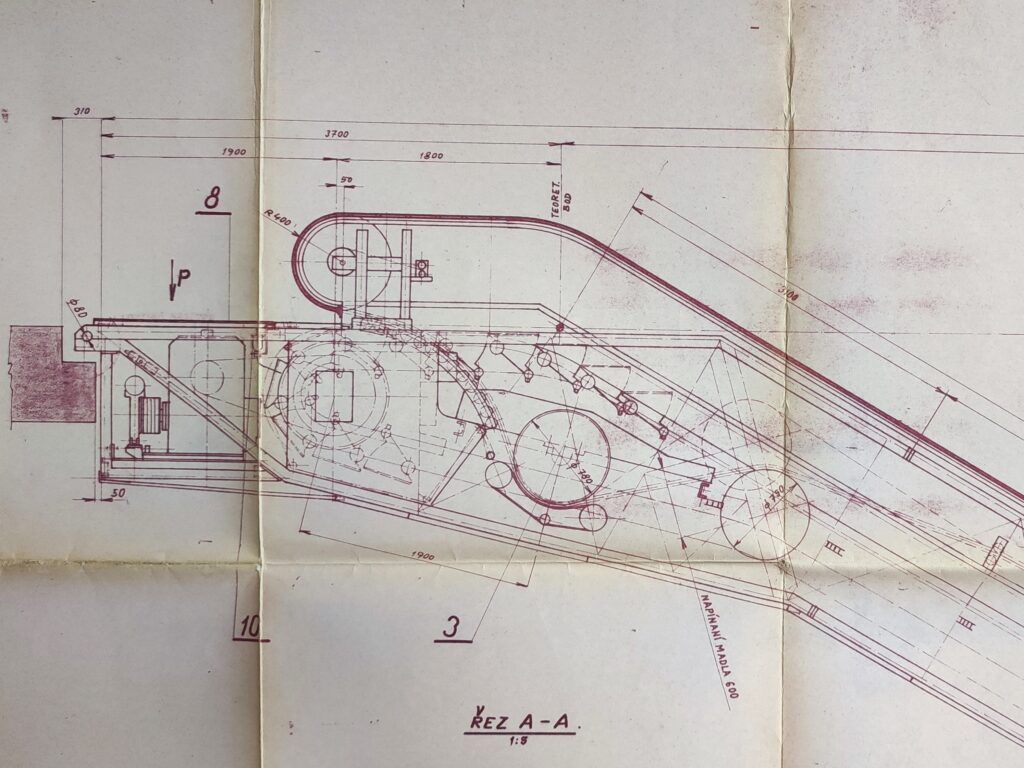

Náš tým expertů vyrazil přímo do terénu, kde provedl detailní fotodokumentaci a zaměření reálného, dochovaného eskalátoru PST 1000. Tyto vizuální a rozměrové podklady jsme následně propojili s fragmenty dochované archivní dokumentace. Výsledkem byl digitální 3D CAD model, ze kterého jsme vycházeli při kompletním konstrukčním návrhu zmenšené varianty v přesném měřítku 1:7.

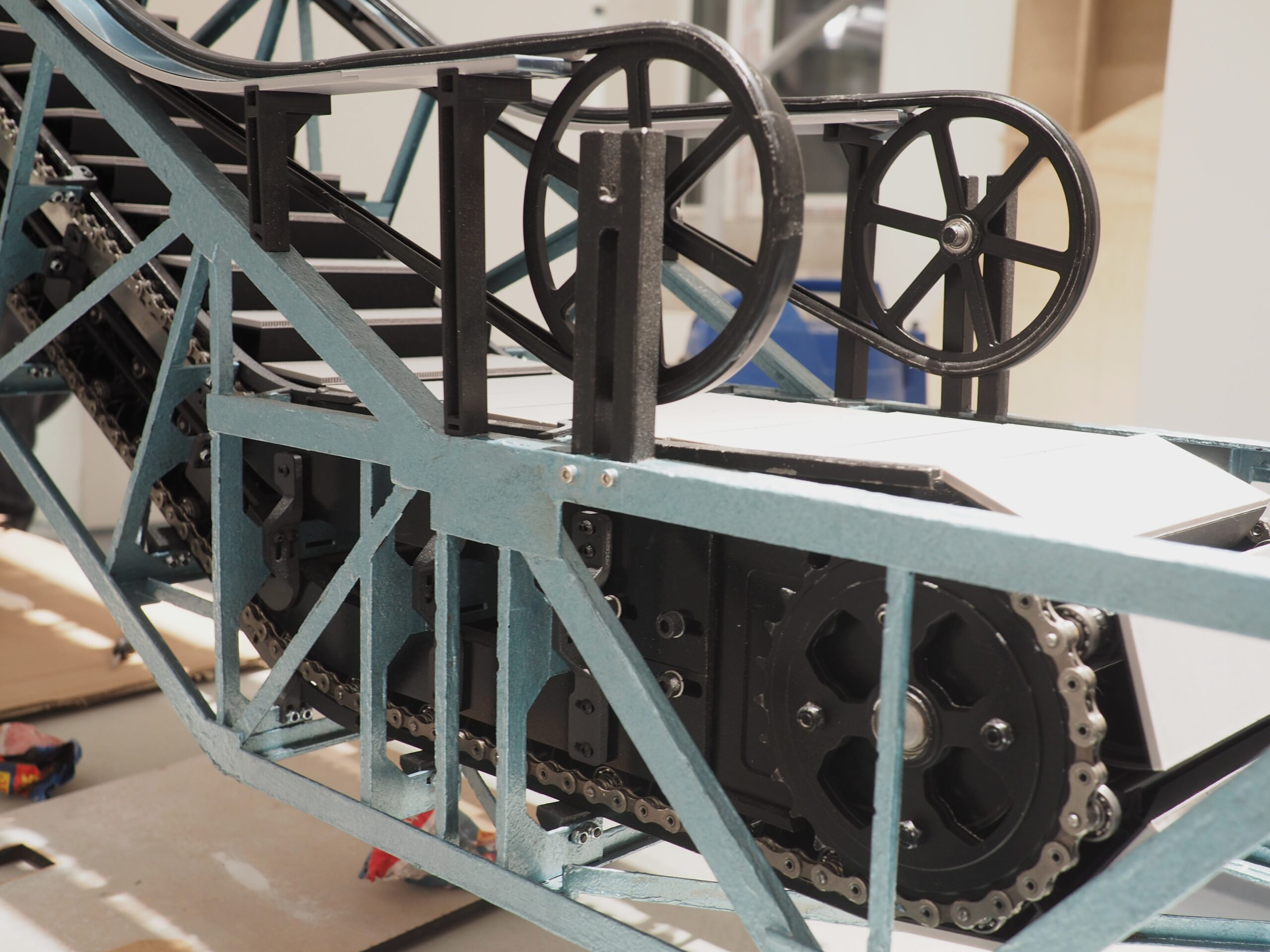

Robustní konstrukce: Stabilní základ a přes 400 ložisek
Aby byl model schopen dlouhodobého a bezproblémového provozu v muzejní expozici, museli jsme k němu přistoupit jako ke skutečnému průmyslovému stroji. Žádné designové makety – vsadili jsme na nekompromisní strojařinu:

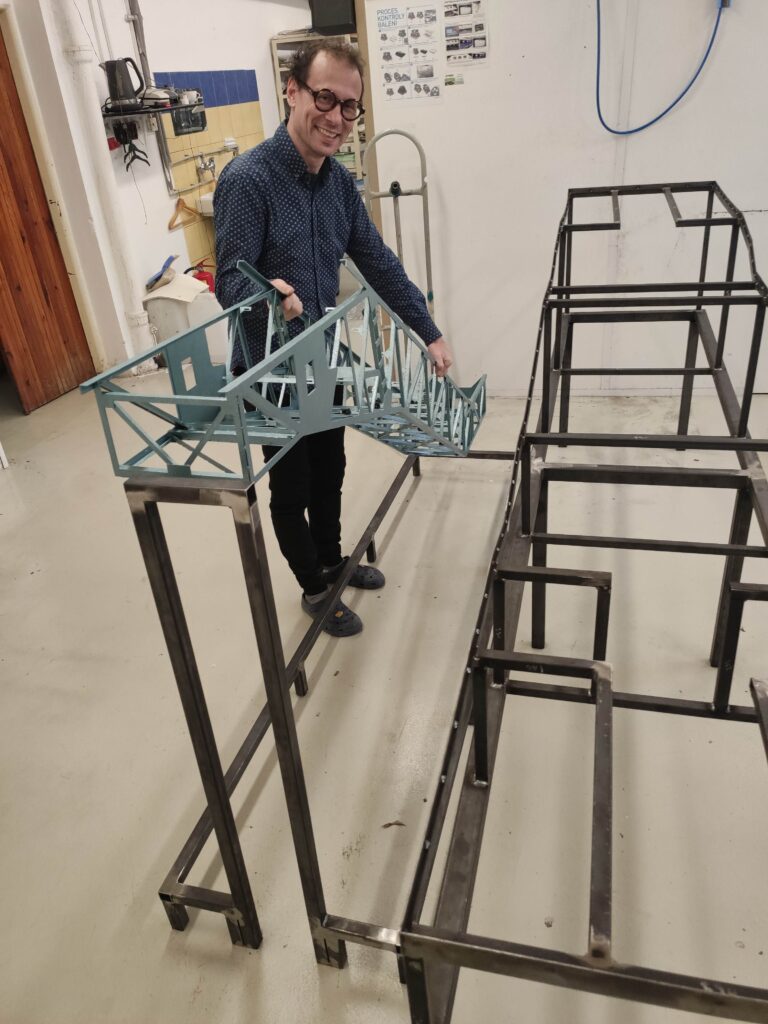

- Ocelová nosná konstrukce: Zajišťuje maximální tuhost, geometrickou přesnost a eliminuje kroucení mechanismu.
- Železobetonový podstavec: Funguje jako stabilní, robustní základna celého zařízení, která spolehlivě pohlcuje vibrace.

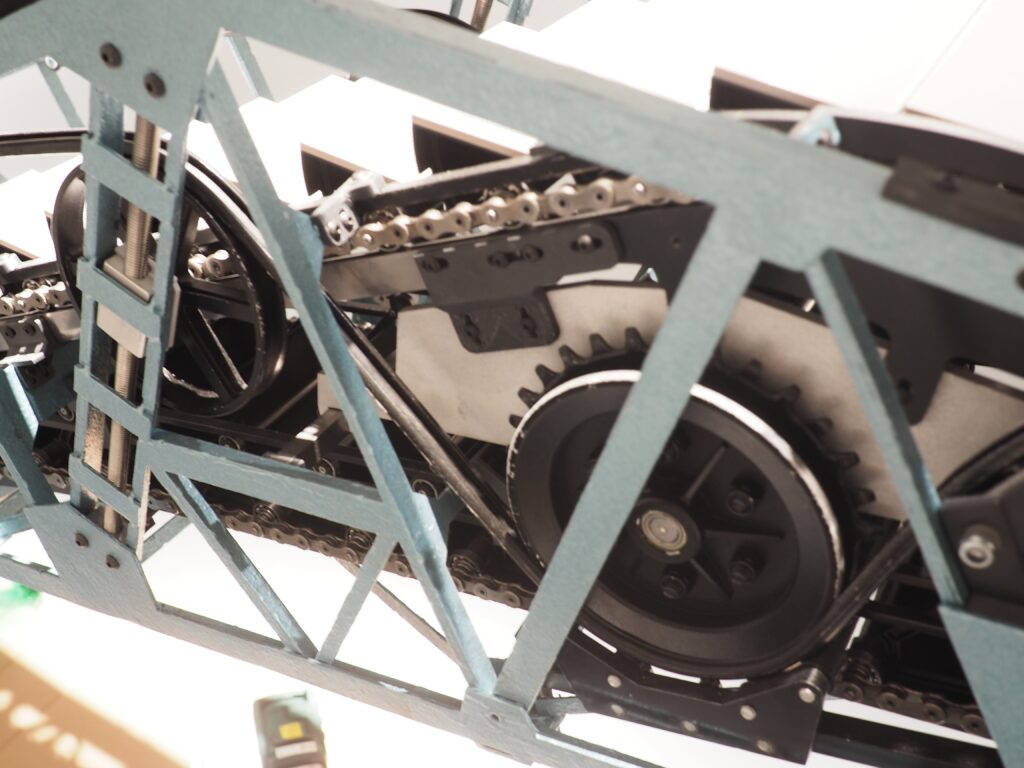

- Přes 400 kusů ložisek: Každý pohyblivý prvek, článek a převod je osazen kvalitními ložisky, což garantuje plynulý chod, minimální tření a dlouhou životnost bez nutnosti neustálé údržby.
Hybridní výroba v praxi: Synergie FDM a SLA 3D tisku
Klíčem k efektivní a ekonomické výrobě tvarově složitých komponentů byla kombinace aditivních technologií. Pro každou část modelu jsme zvolili optimální metodu 3D tisku podle požadovaných mechanických vlastností:

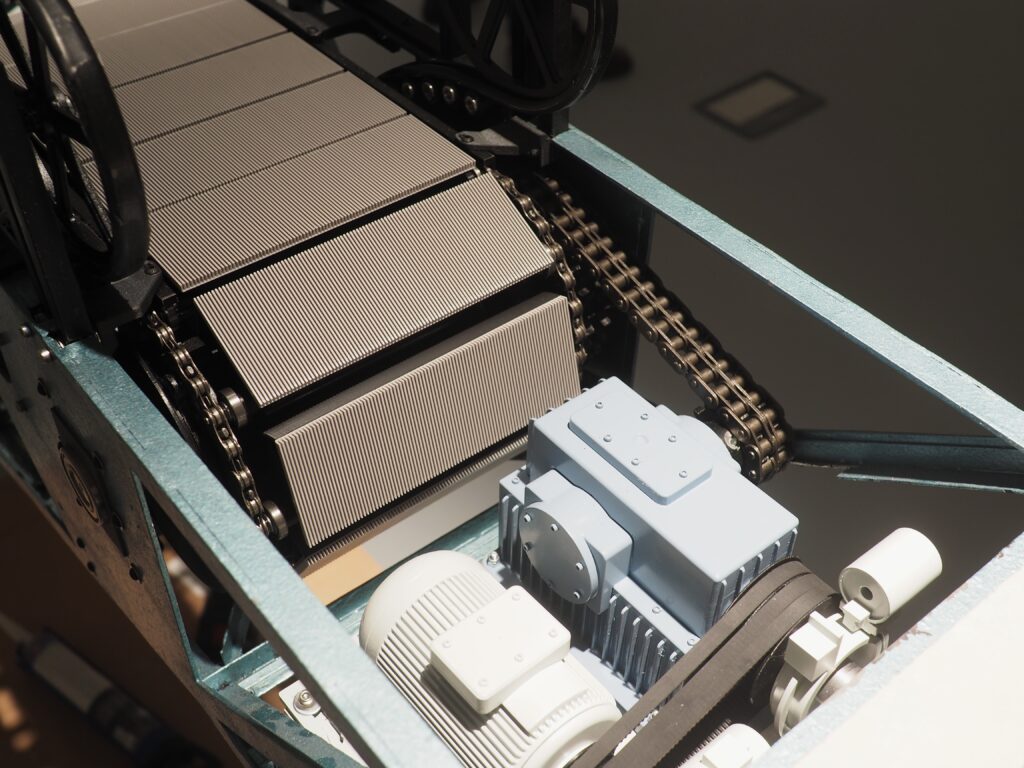

- Pojízdné schody (FDM tisk): Jednotlivé stupně eskalátoru byly vyrobeny technologií FDM z vysoce odolných termoplastů. Tyto díly zvládají neustálé mechanické namáhání a vykazují vysokou otěruvzdornost.
- Kryty motoru (SLA tisk): Pro pohonnou část a pohledové komponenty jsme využili přesný stereolitografický (SLA) 3D tisk. Ten nám umožnil dosáhnout dokonale hladkého povrchu s vykreslením i těch nejmenších konstrukčních detailů.

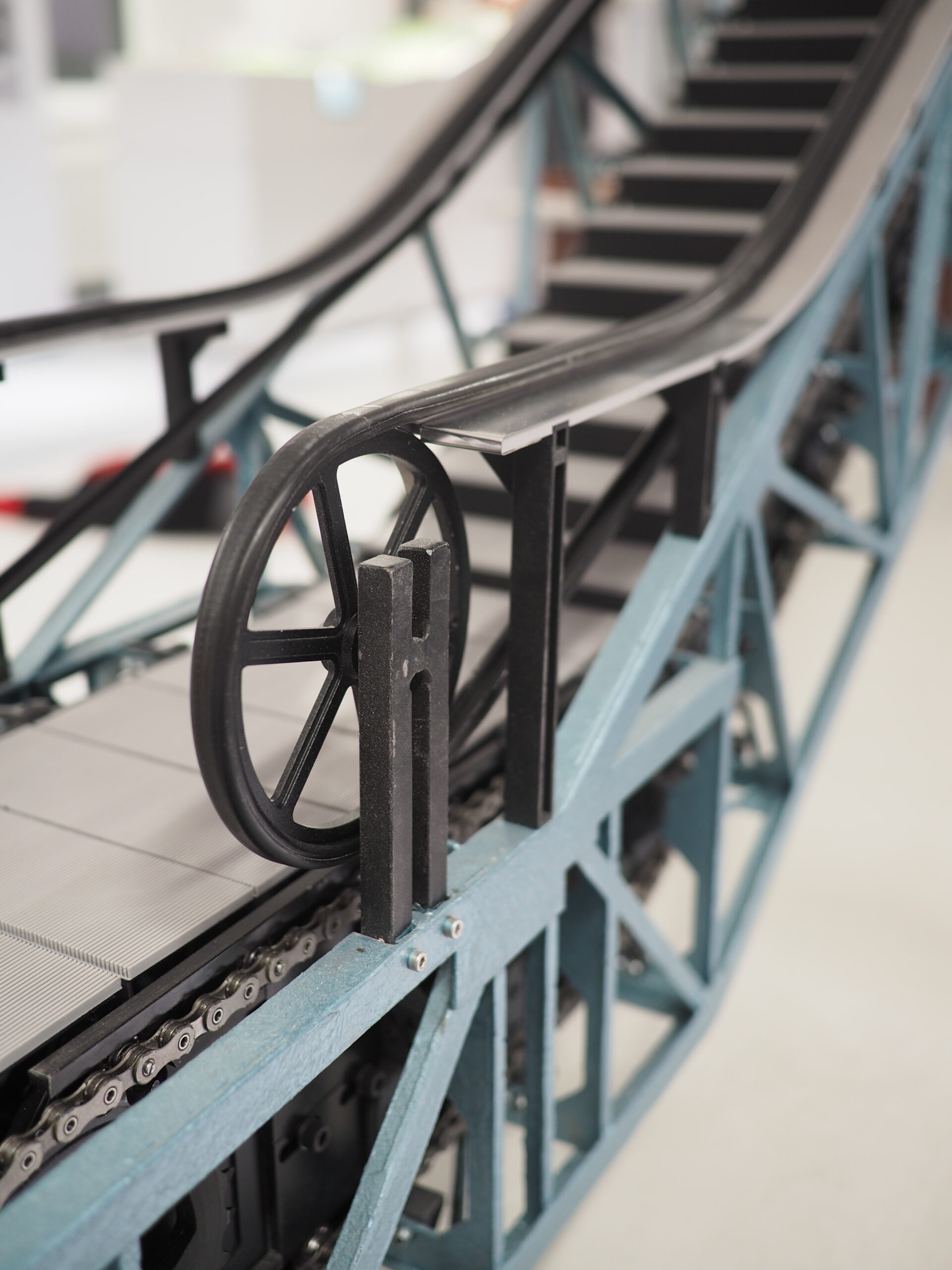

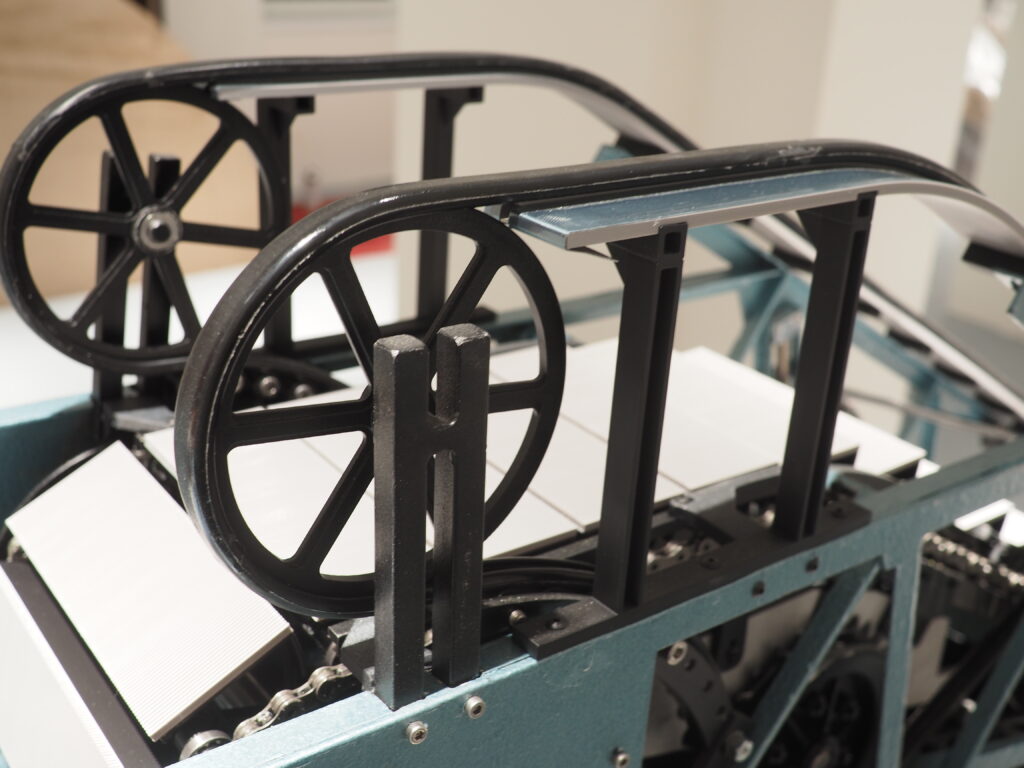

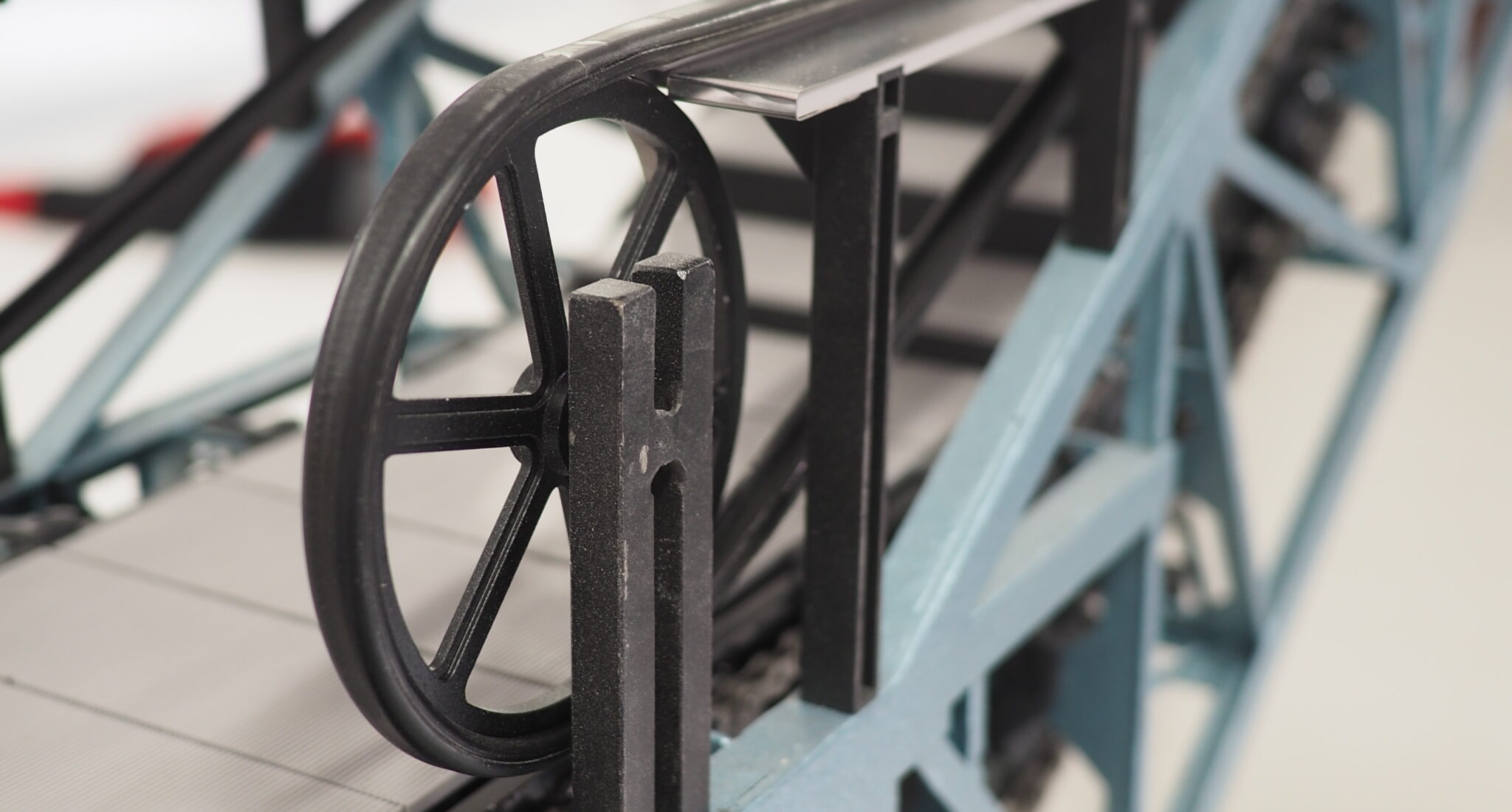

- Polyuretanové madlo lité v kuse: Pro autentický vzhled a funkčnost jsme madlo nevyrobili z plastových segmentů, ale odlili jej v jednom kuse z polyuretanové gumy. Tím jsme zajistili dokonalou pružnost, celistvost a vysokou estetickou kvalitu téměř 4 metry dlouhého profilu.
Mechatronika na klíč: Bezdrátově řízený pohyb
Moderní funkční model se neobejde bez inteligentní elektroniky. Pohon celého eskalátoru Transporta PST 1000 řídí pokročilá programovatelná jednotka.
Tento systém dává provozovateli plnou kontrolu nad chováním stroje. Parametry pohybu – jako je rychlost, plynulost rozjezdu (soft-start) nebo dojezdu – lze snadno upravovat a monitorovat zcela bezdrátově. To výrazně usnadňuje obsluhu exponátu přímo v prostorách muzea.
Výsledek: Od vize k realizaci bez kompromisů

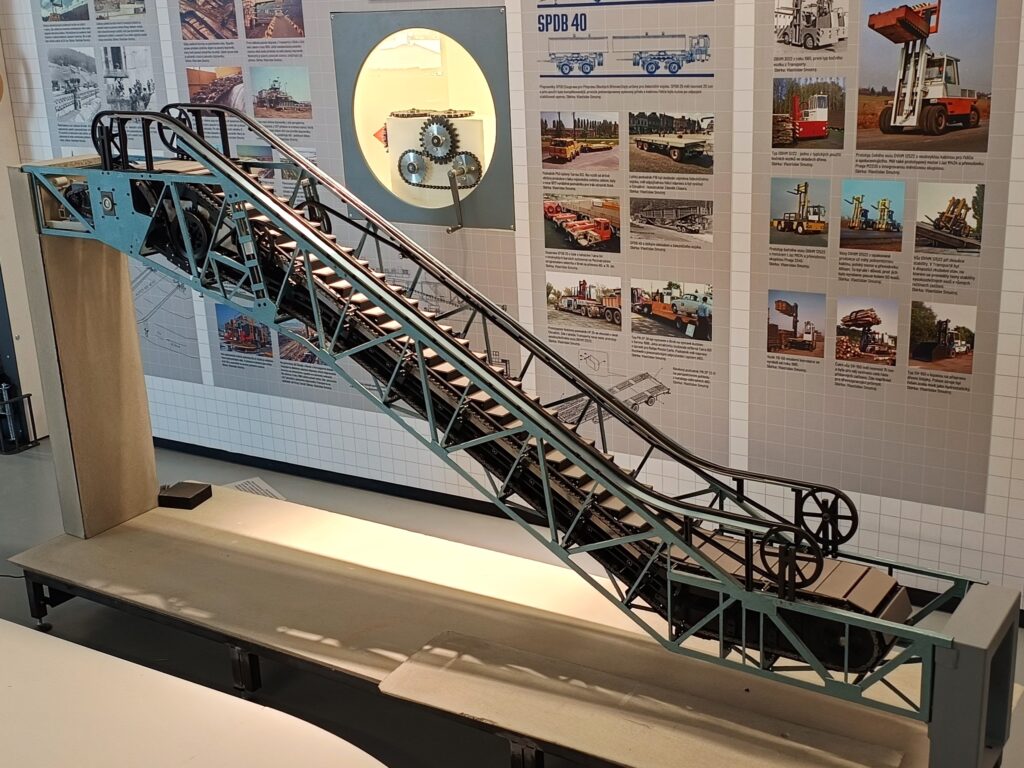

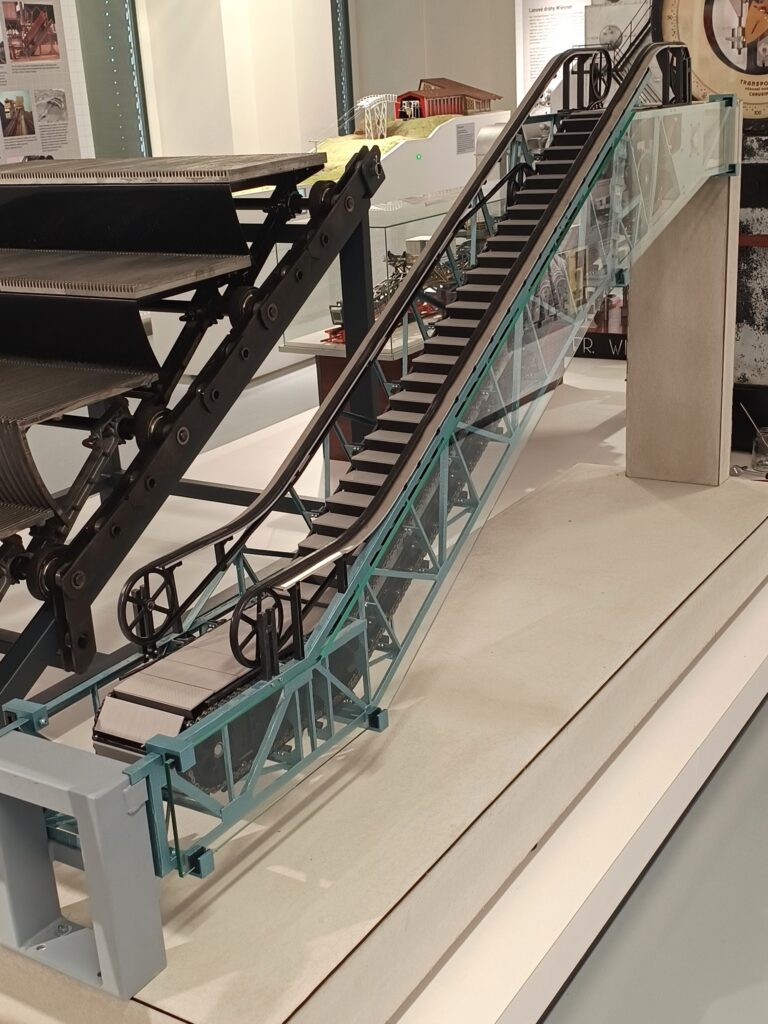

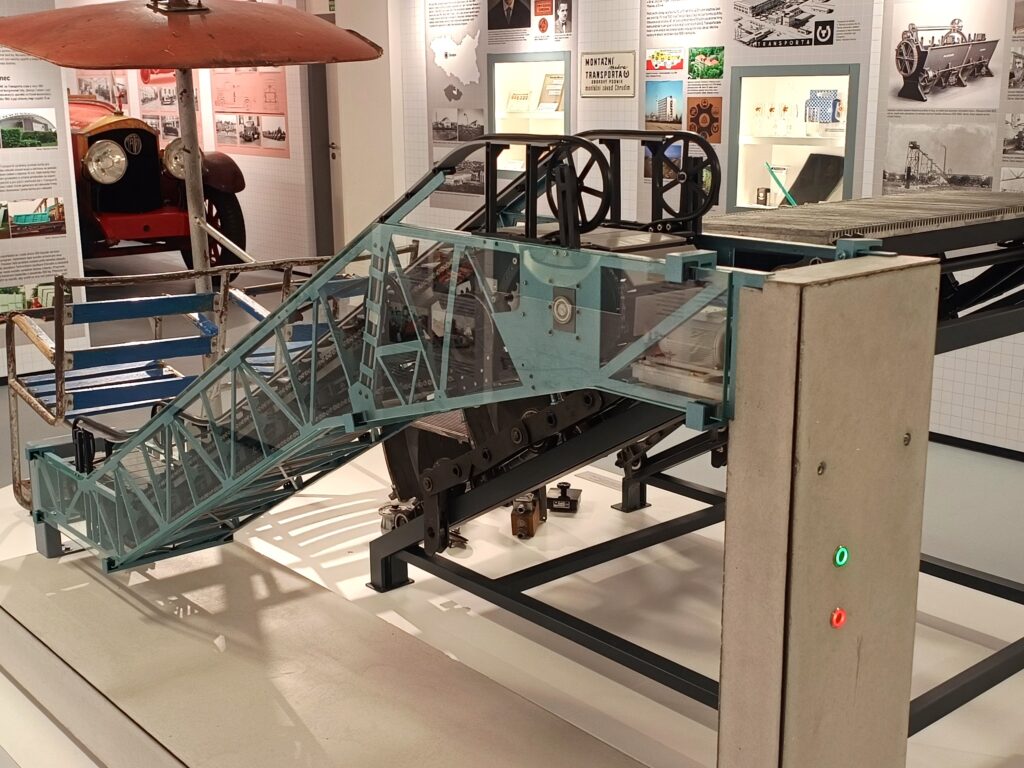

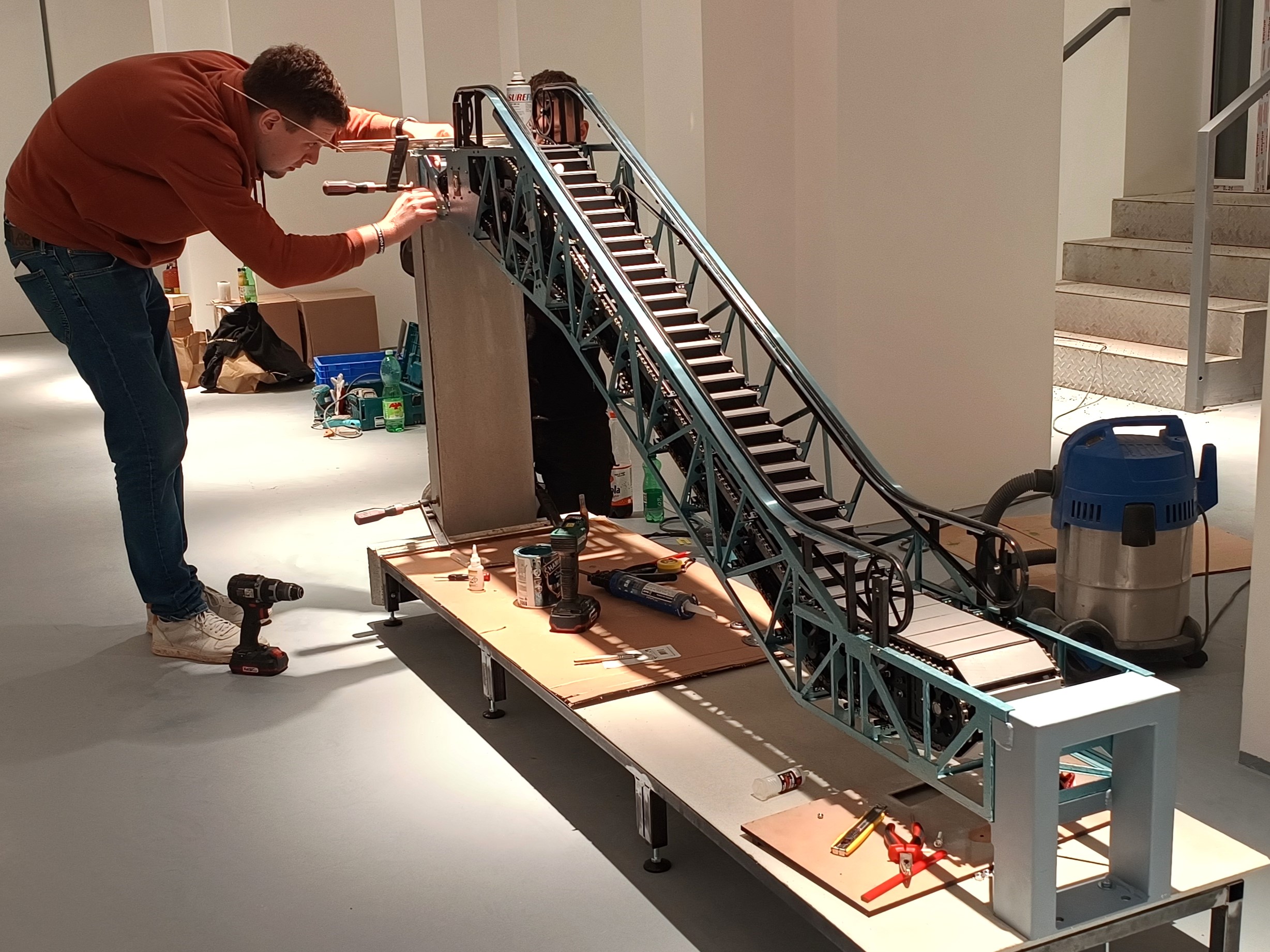

Plně funkční model eskalátoru PST 1000 je již hotový a úspěšně instalovaný v muzeu ve Vysokém Mýtě. Tento projekt je jasným důkazem, že v Protocastu dokážeme propojit mechatroniku, pokročilý 3D tisk, přesné lití a reverzní inženýrství do jednoho funkčního celku.
Pro naše B2B partnery to znamená jediné: dokážeme převzít váš projekt v jakékoliv fázi – ať už máte jen hrubou skicu, poškozený originální díl, nebo komplexní zadání – a dovést ho do úspěšného finále s garancí přesnosti a kvality.
