Jak vznikají designové hlavolamové krabičky v moderní prototypové výrobě
V prototypové výrobě často řešíme funkční díly, technické komponenty nebo designové modely. Tentokrát jsme se ale pustili do projektu, který kombinuje precizní výrobu, design i hravost – laserem vyráběné krabičky hlavolamů MINIMA.
Ukážeme vám, jak vznikají od prvního digitálního návrhu až po finální produkt z různých materiálů.
Zadání: malé krabičky, velká přesnost

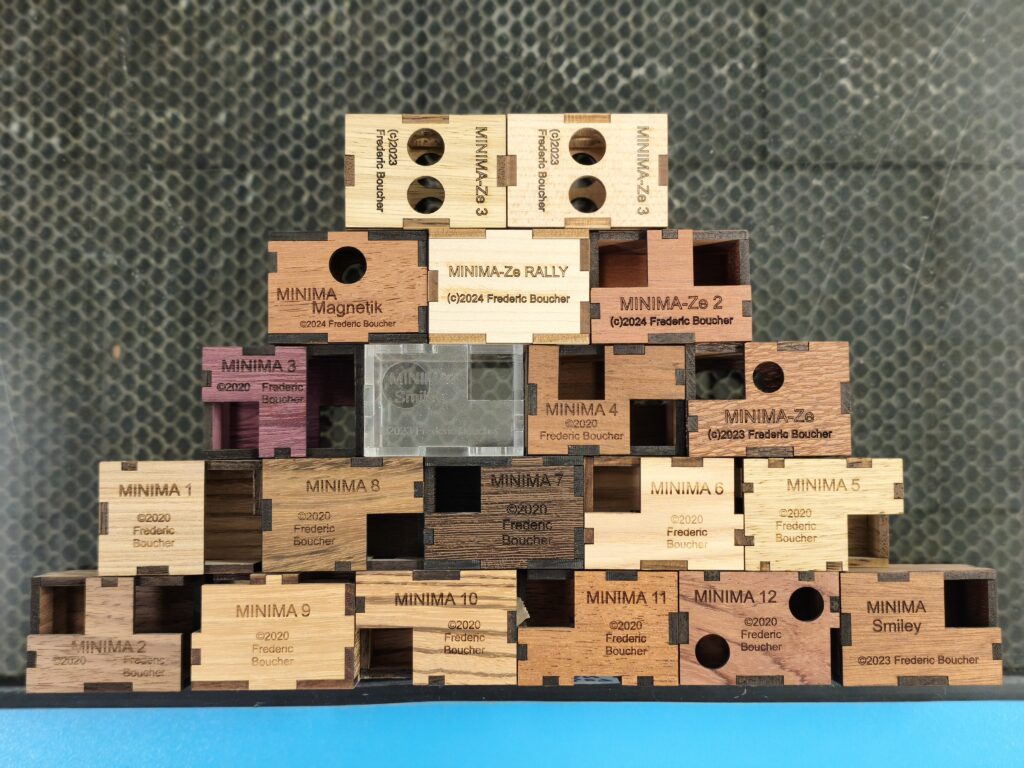

Cílem bylo vytvořit sérii malých hlavolamových krabiček s různými variantami:

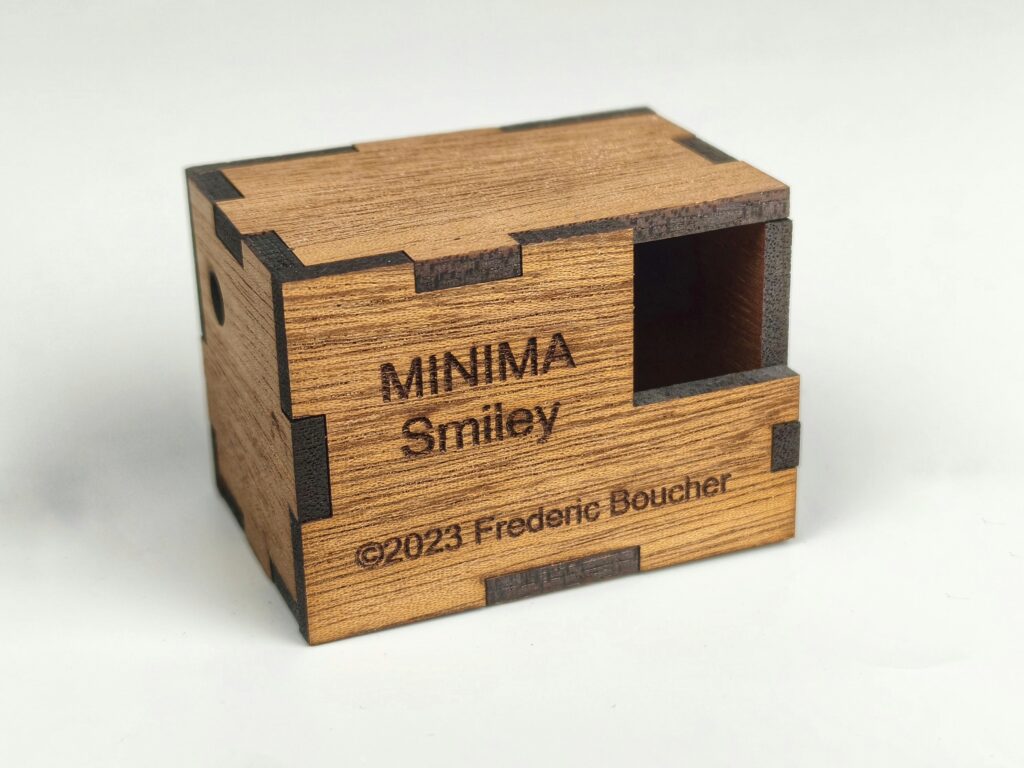

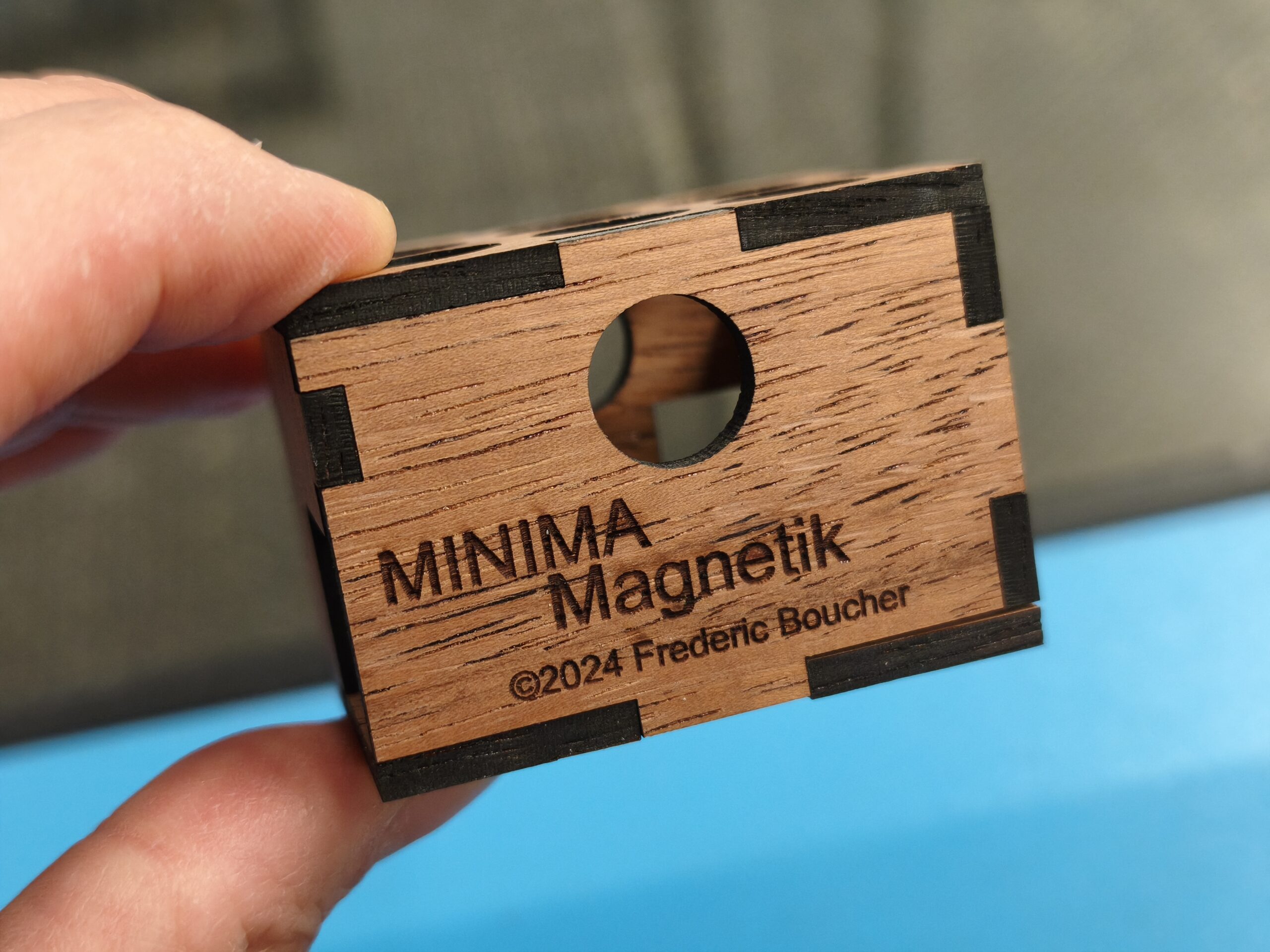

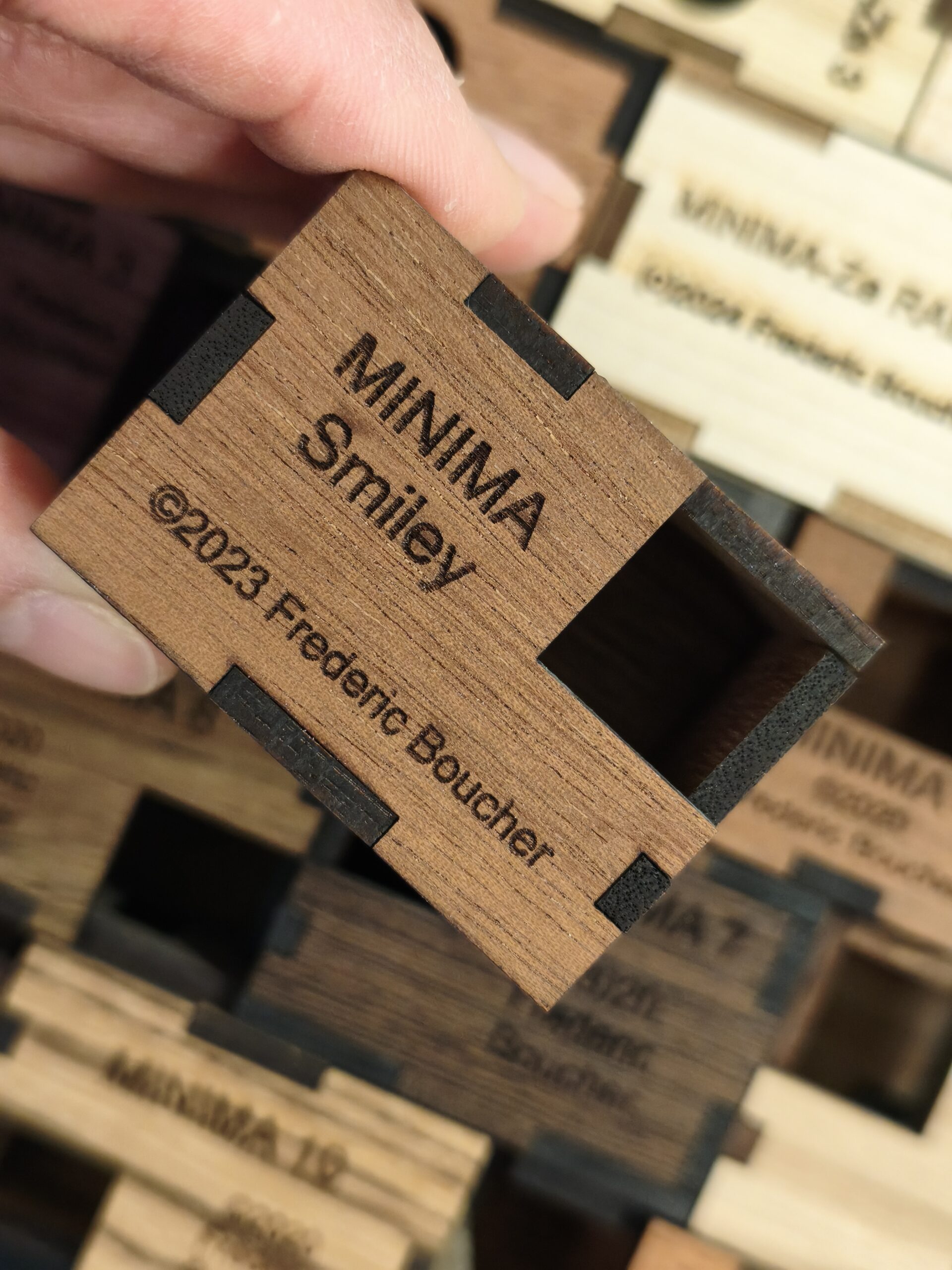

- různé typy konstrukcí (MINIMA 1–12, Magnetik, Smiley…)
- různé materiály (evropské i exotické dřeviny, plexisklo)
- gravírování textu a značení
- přesné spojování bez nutnosti dodatečného opracování
Kladli jsme důraz na:
- opakovatelnou přesnost
- čistotu řezu
- estetiku finálního produktu
Od dat k výrobě: příprava pro laser
Základem byl digitální návrh, který jsme připravili ve formátu pro laserové řezání.
Proces zahrnoval:
- optimalizaci konstrukce pro laserové spoje (finger joints)
- přizpůsobení tolerancí podle materiálu
- rozvržení dílů na materiál pro minimální odpad
Díky tomu bylo možné:
- rychle iterovat návrh
- testovat různé varianty
- okamžitě reagovat na změny
Právě rychlá iterace je klíčová výhoda moderní prototypové výroby – změny lze realizovat prakticky okamžitě bez nutnosti výroby nástrojů.
Laserové řezání a gravírování

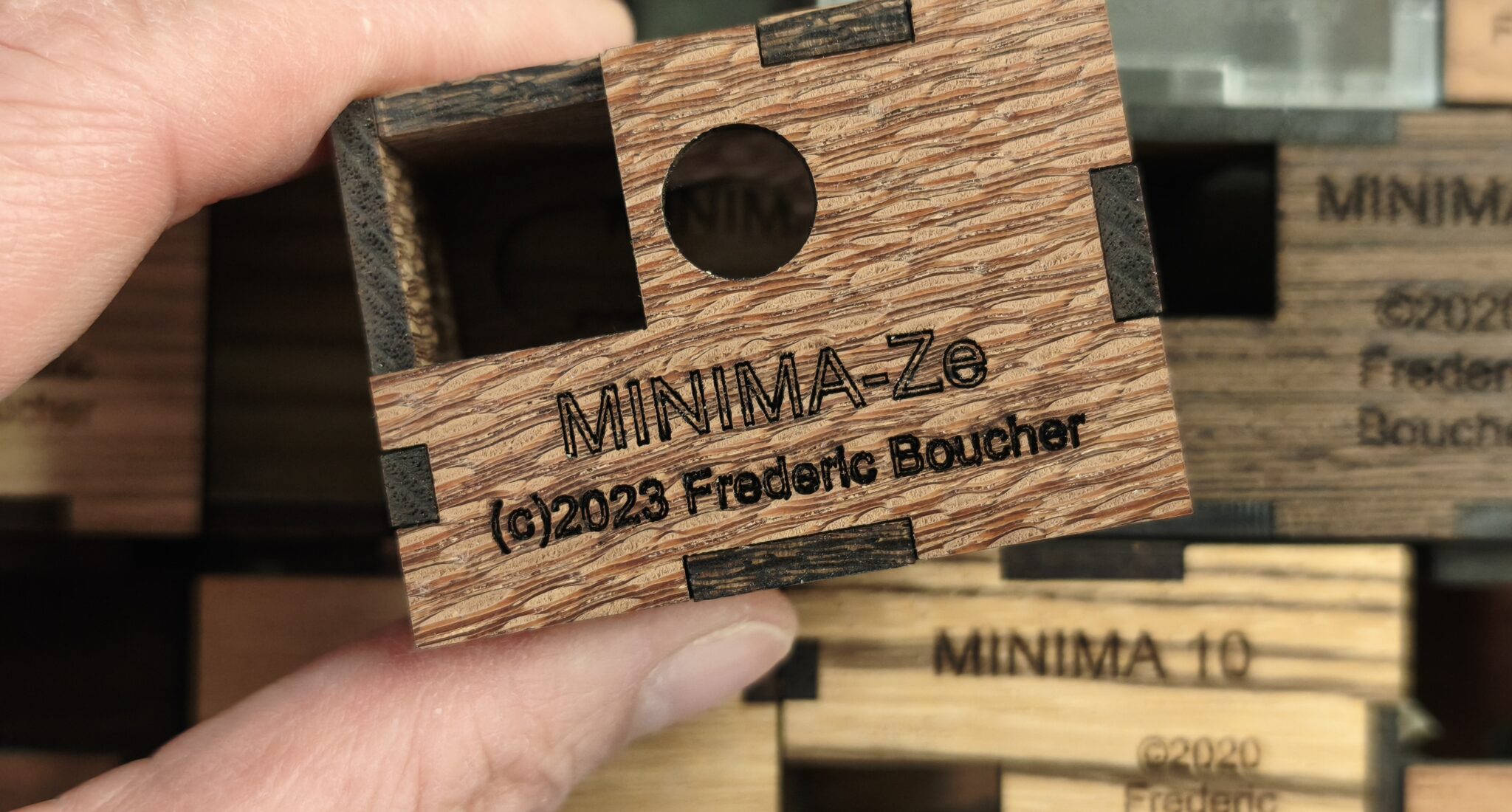

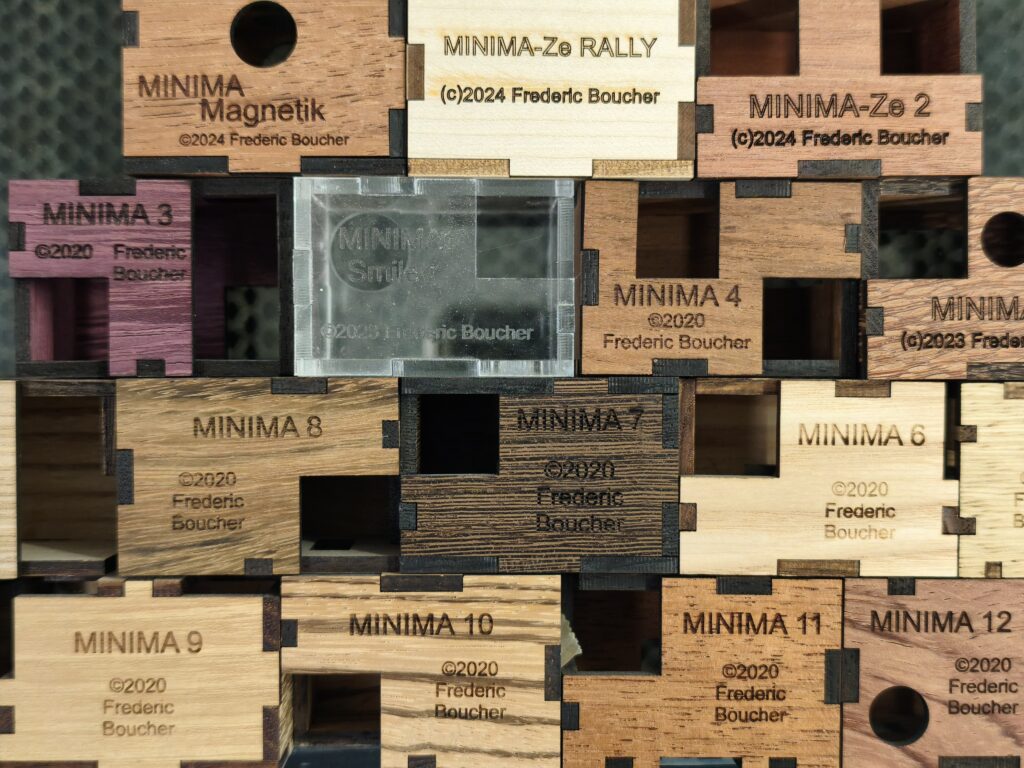

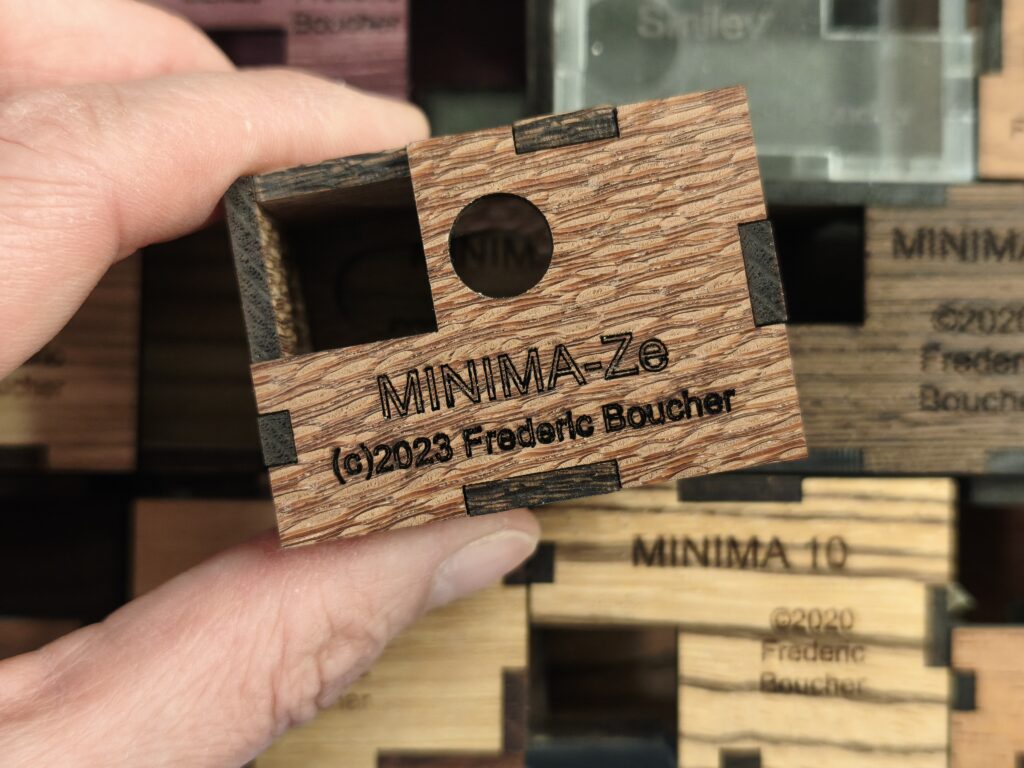

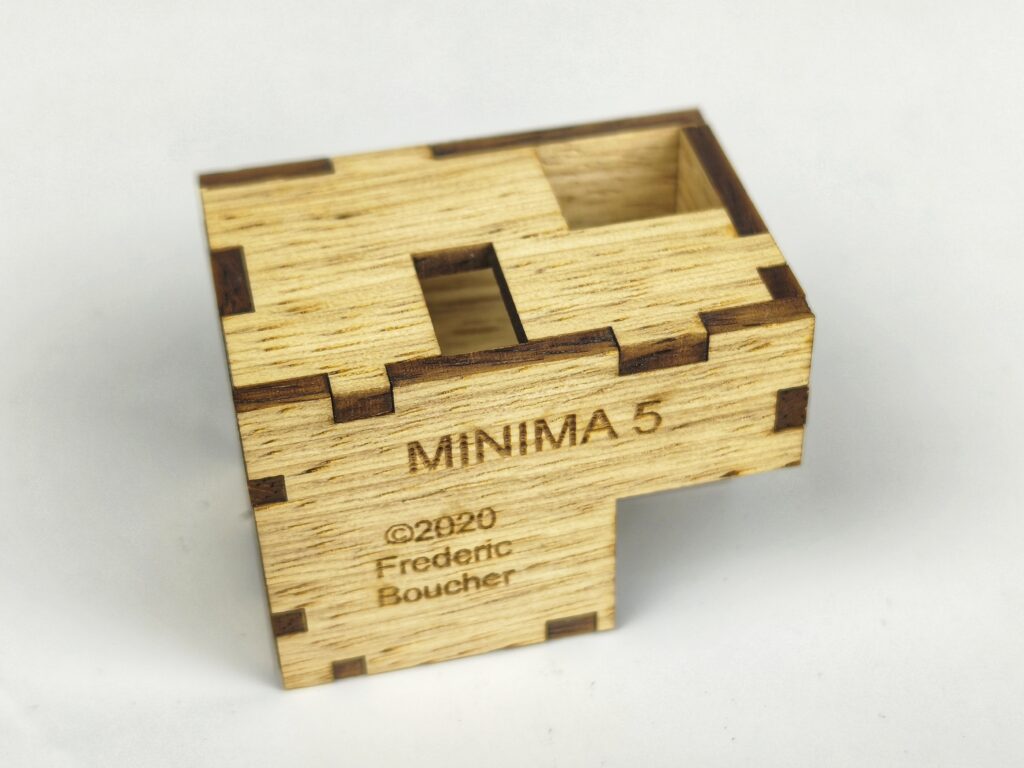

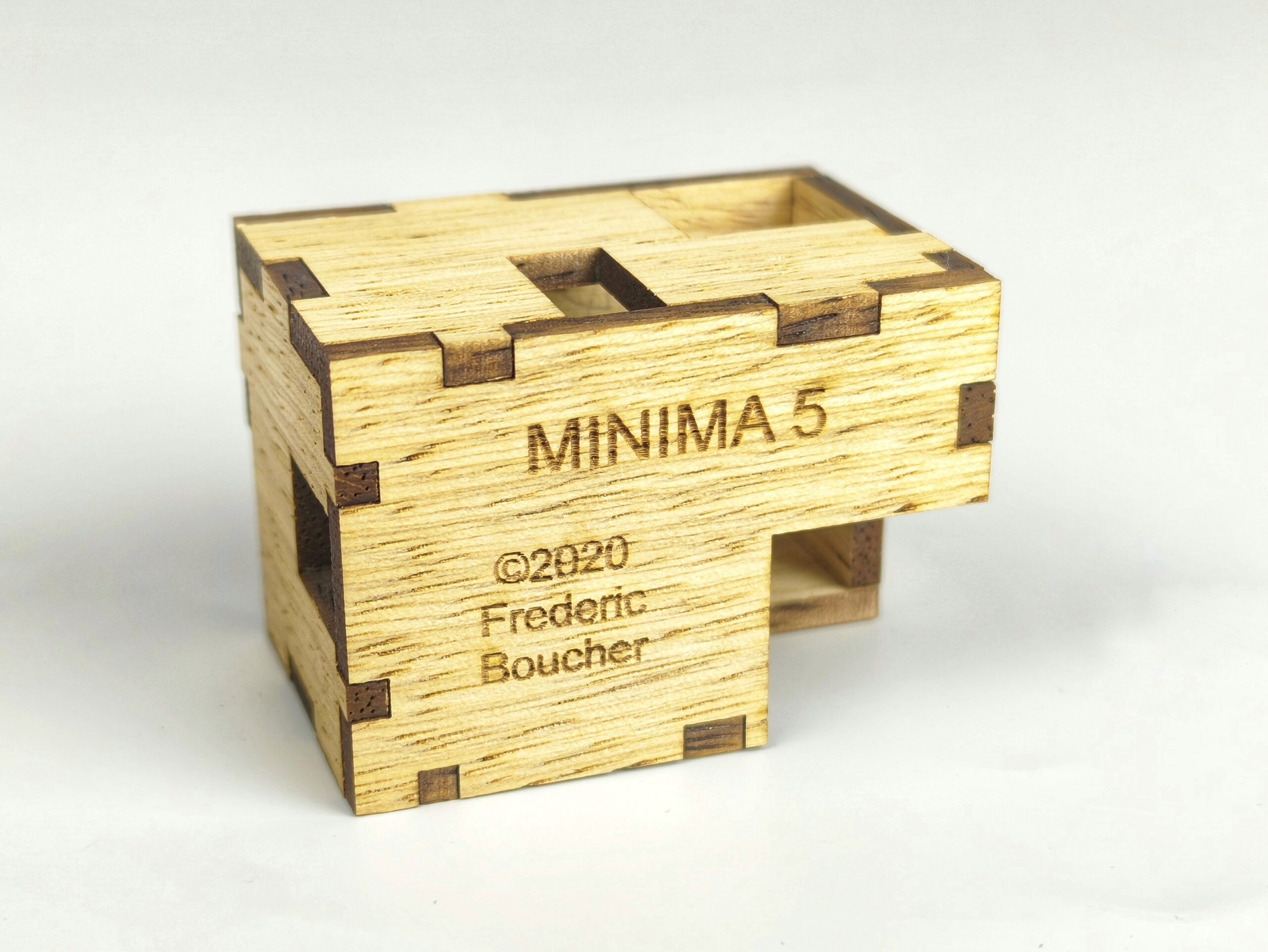

Nejprve jsme gravírovali na jednotlivé díly označení verzí (např. MINIMA 4, 7, 10), branding i autorské značení. Laser umožňuje dosáhnout velmi jemného detailu a vysoké čitelnosti i na malých plochách, což je u těchto kompaktních krabiček klíčové. Následně jsme přešli k řezání jednotlivých dílů, kde je zásadní přesnost a kvalita hrany – laser zajišťuje čisté řezy bez nutnosti dalšího opracování a umožňuje vytvářet i velmi jemné konstrukční detaily, jako jsou přesné spojové prvky. Kombinací obou procesů jsme dosáhli nejen funkční přesnosti, ale i vizuálně atraktivního výsledku napříč různými materiály, jako je masivní dřevo, překližka nebo transparentní plexi.
Co nám projekt ukázal
Tento projekt nám znovu potvrdil, jak důležité je správně kombinovat výrobní technologie podle konkrétní aplikace – laserové řezání se ukázalo jako ideální pro přesné ploché díly a rychlou výrobu, zatímco 3D tisk a vakuové lití mají své místo u složitějších tvarů nebo menších sérií s požadavkem na specifické vlastnosti materiálu. Klíčovým přínosem byla možnost rychlé iterace návrhu, kdy jsme mohli okamžitě reagovat na úpravy konstrukce bez nutnosti výroby nástrojů, což výrazně zkracuje vývojový cyklus a snižuje náklady. Projekt nám znovu potvrdil, že i u zdánlivě jednoduchého produktu, jako je hlavolamová krabička, hraje zásadní roli přesnost, materiálové vlastnosti a detailní zpracování – principy, které jsou naprosto stejné i u technicky náročných projektů.
Máte podobný projekt?
Ozvěte se nám – rádi navrhneme ideální výrobní postup právě pro vás. Ať už jde o technický díl, designový produkt nebo něco mezi tím.
