Když prototyp nefunguje v praxi
V prototypové výrobě se často setkáváme s tím, že první řešení jednoduše nestačí. Přesně takový případ nám přinesl zákazník z cukrářského průmyslu.
Potřeboval funkční šneky pro hnětení potravinářských hmot. Přinesl vlastní 3D tištěný díl, který na první pohled vypadal použitelně. V reálném provozu se ale ukázalo, že má zásadní nedostatky.
Problém: 3D tisk jako slepá ulička
Původní šneky byly vyrobeny pomocí 3D tisku. Tento přístup je ideální pro rychlé ověření tvaru a většinu funkčních dílů, ale v tomto případě narazil na své limity.
Hlavní problémy byly dva:
- Nízká mechanická pevnost materiálu s FDA certifikací – díly se při hnětení rychle lámaly
- Porézní struktura – hmoty se nedaly z vrstev vyčistit, což je v potravinářství nepřijatelné
Bylo jasné, že tudy cesta nepovede.
První pokus o zlepšení: vakuové lití

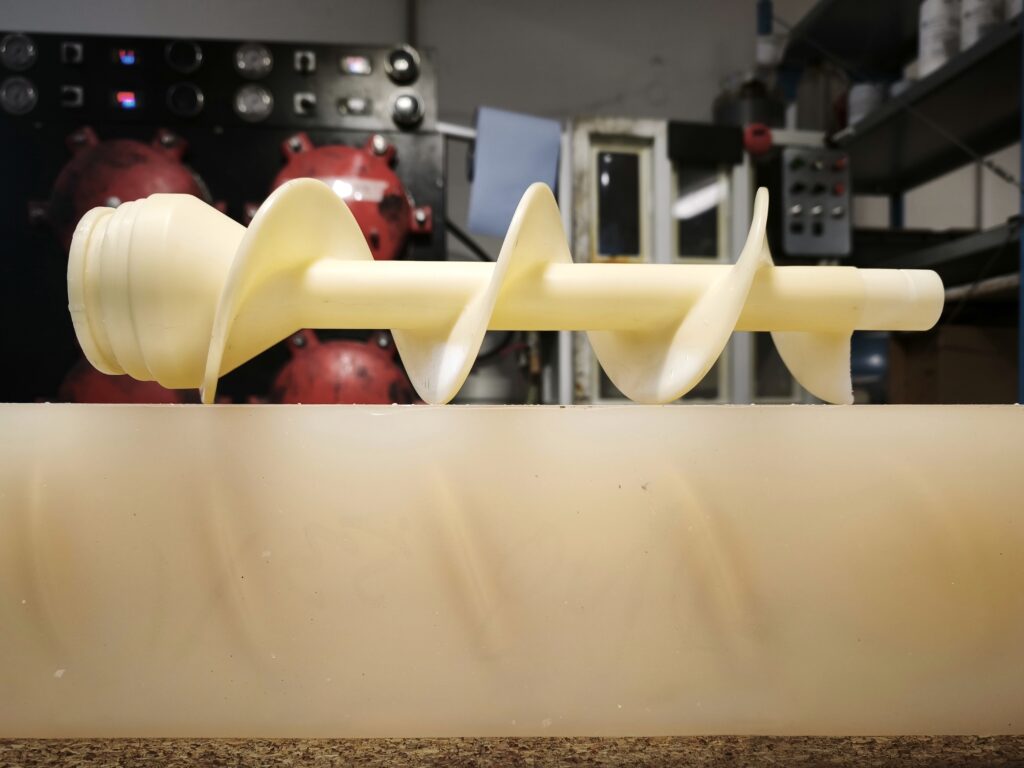

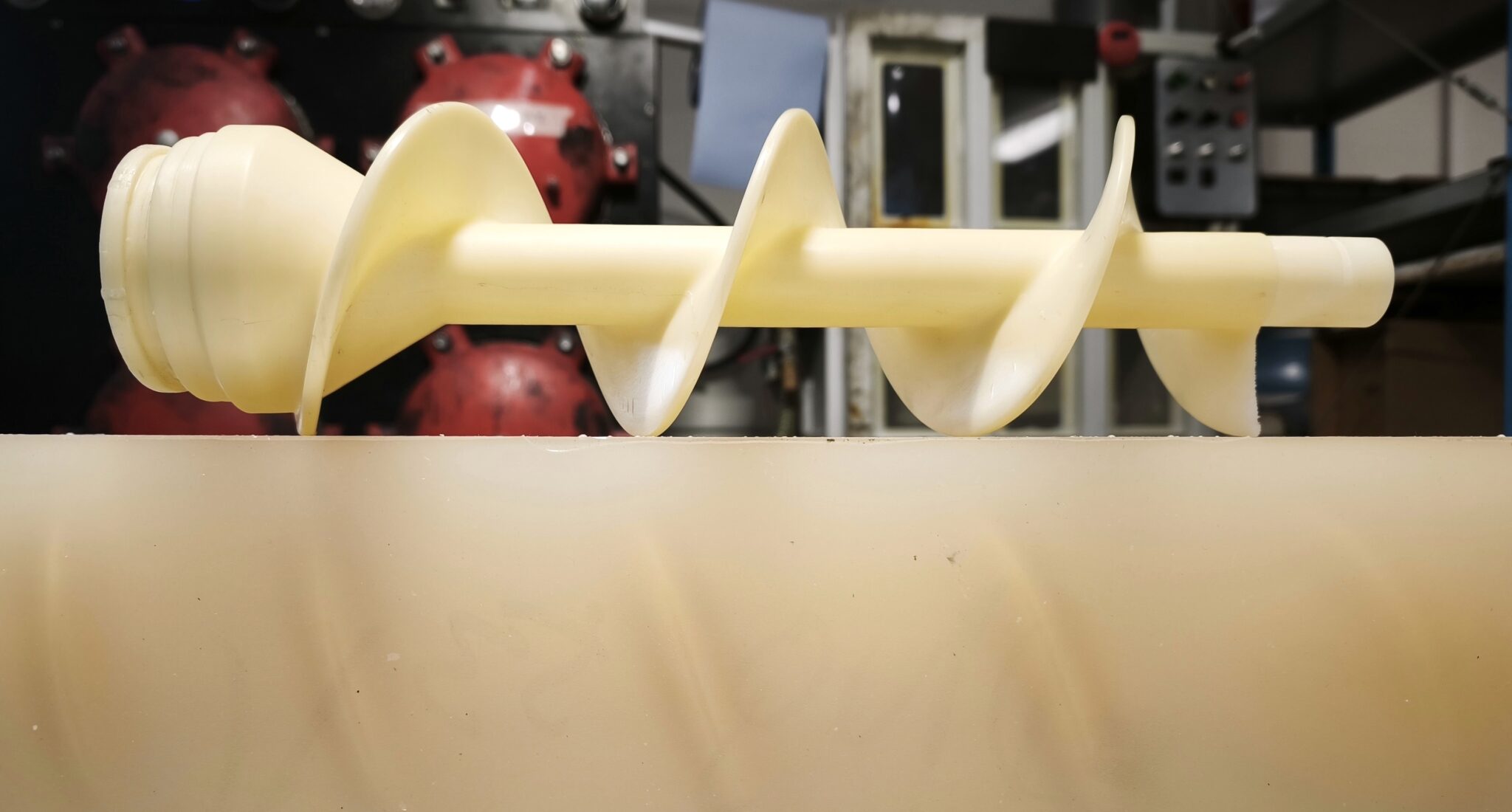

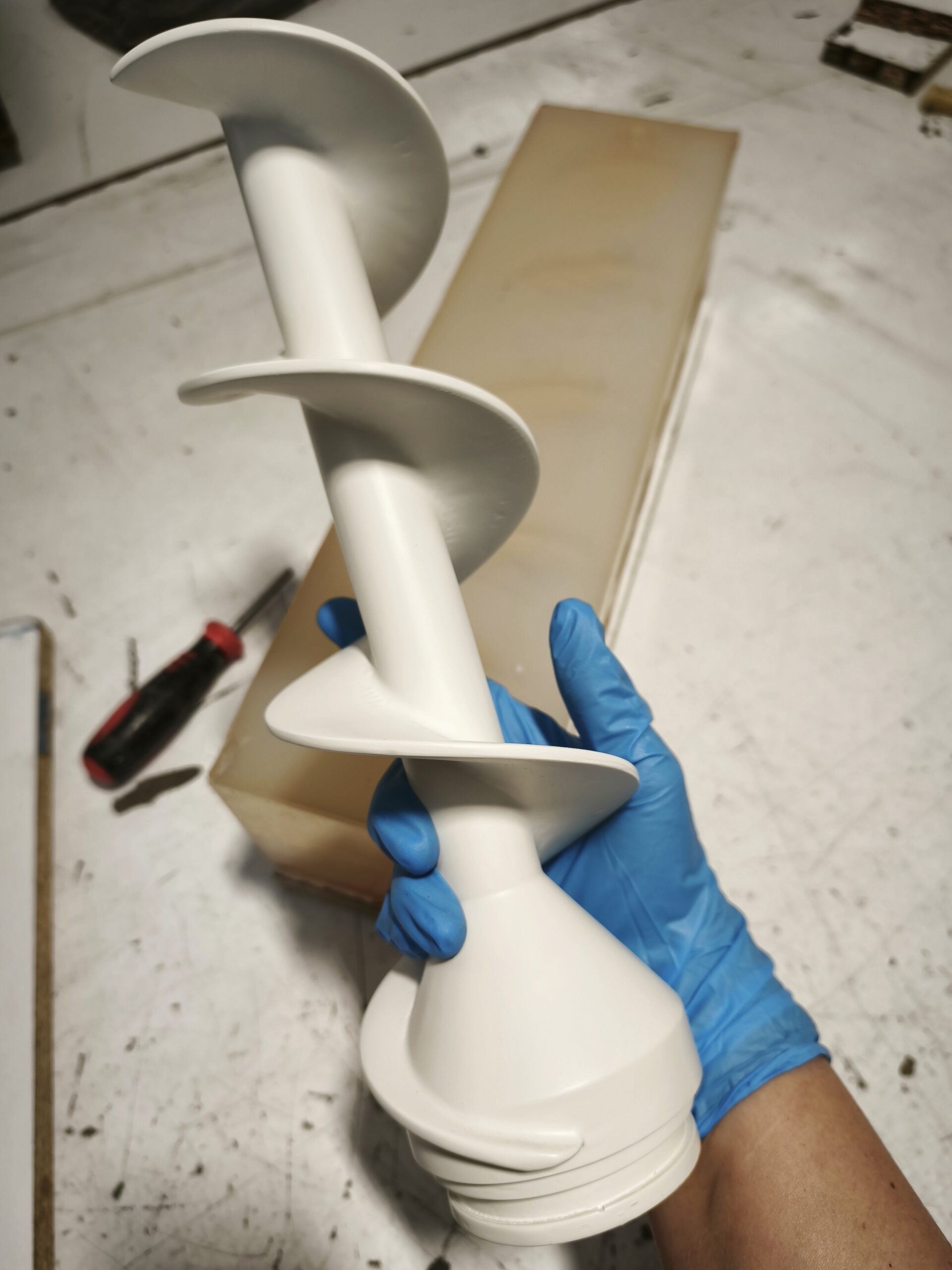

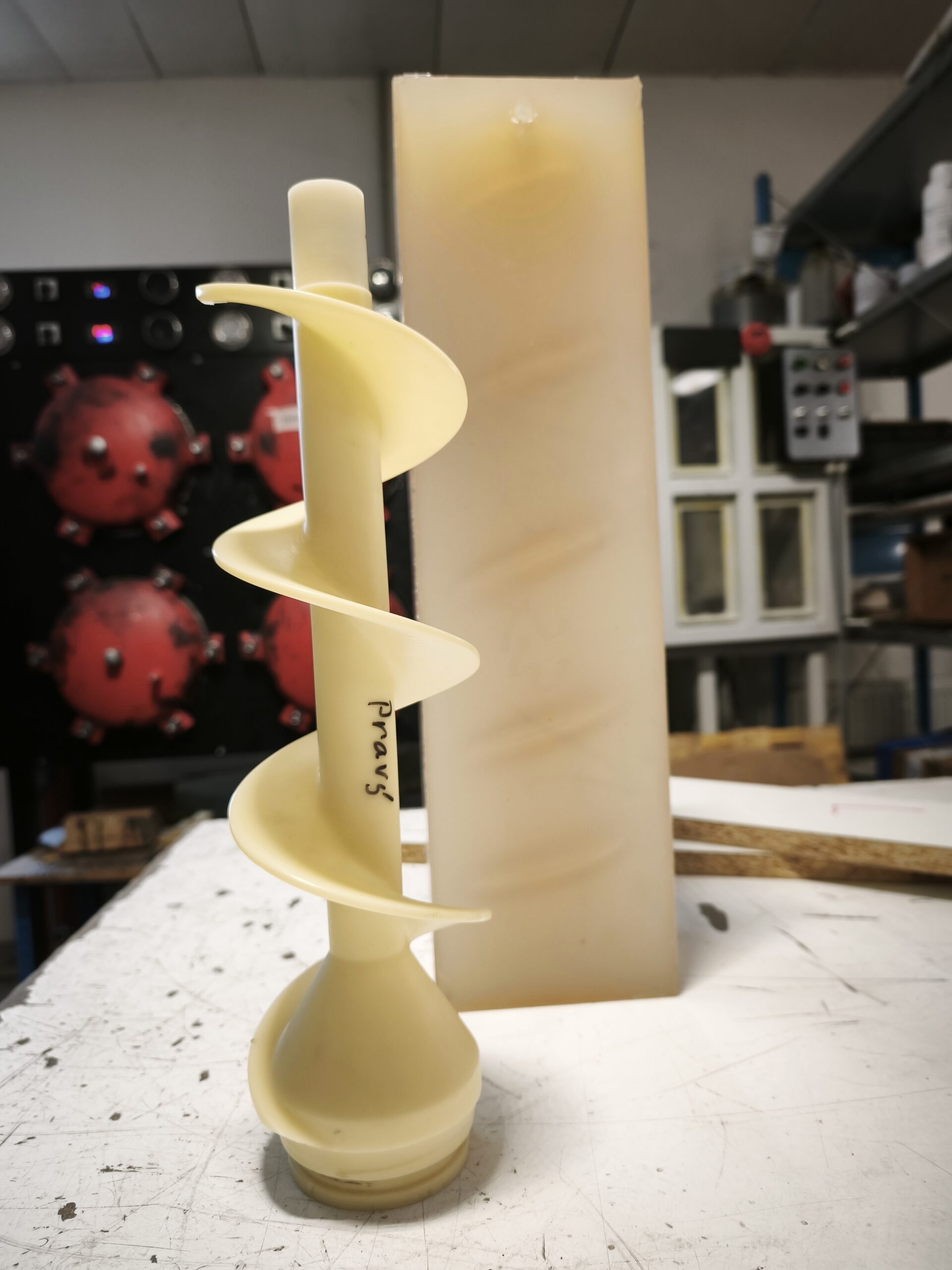

Dalším krokem bylo vytvoření silikonové formy a výroba dílů pomocí vakuového lití. Zvolili jsme polyuretanový materiál s food compliance (FDA), který je vhodný pro kontakt s potravinami.
Toto řešení přineslo několik zlepšení:
- výrazně lepší povrch než u 3D tisku
- homogennější strukturu materiálu
- vhodnost pro potravinářské použití
Jenže ani to nestačilo.
Při delším provozu šneky nevydržely mechanické zatížení a docházelo k lámání lopatek. Ukázalo se, že i když materiál splňuje hygienické požadavky, není dostatečně odolný pro danou aplikaci.
Klíčový moment: změna konstrukce
Nešlo jen o materiál nebo technologii výroby. Bylo potřeba upravit i samotnou konstrukci. Zaměřili jsme se na:
- vliv tření během provozu
- způsob uchycení šneků
- rozložení mechanického zatížení
Tato analýza vedla k zásadnímu rozhodnutí – změnit nejen design, ale i výrobní technologii.

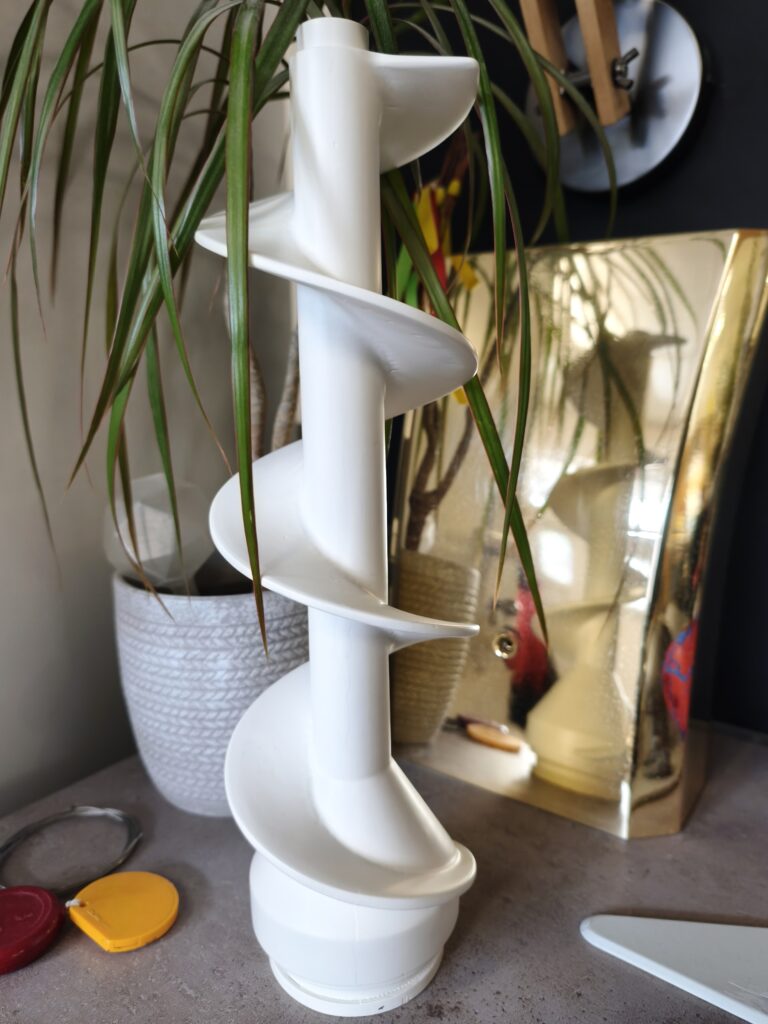

Finální řešení: CNC obrábění z POM-C

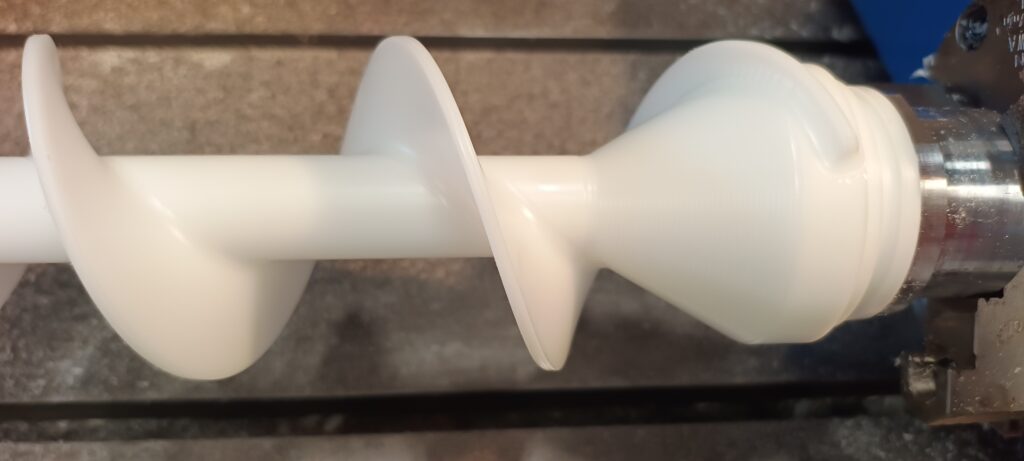

Jako optimální řešení jsme zvolili výrobu šneků z technického plastu POM-C pomocí CNC frézování.

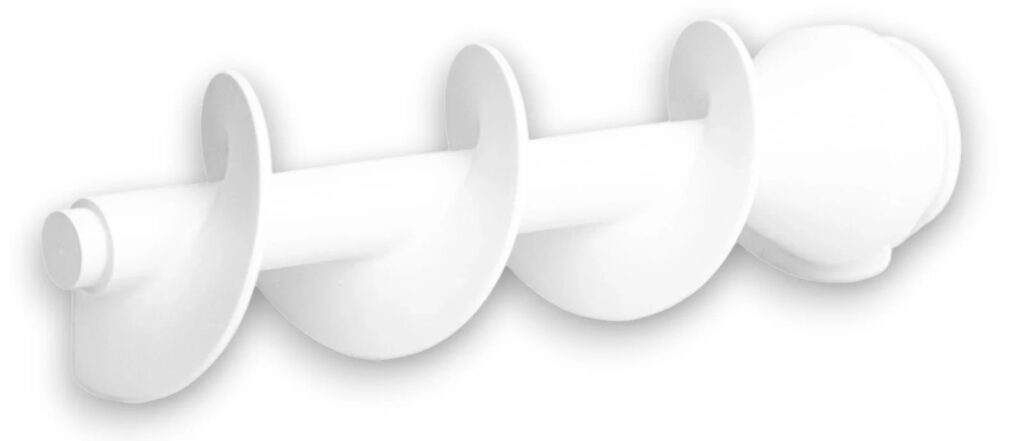

Nicméně musel proběhnout reverse engineering, protože jsme neměli k dispozici 3D model. Originální díly jsme naskenovali 3D skenerem a překreslili, aby přesně odpovídali původnímu originálu.
Proč právě POM-C?
- Vysoká mechanická pevnost – odolává zatížení i dlouhodobému provozu
- Nízký koeficient tření – ideální pro pohyblivé části
- Bezporézní struktura – hygienické a snadno čistitelné
- FDA certifikace – nezbytná pro potravinářský průmysl
- Dobrá obrobitelnost s nízkou nasákavostí – umožňuje přesnou výrobu a udržení přísnějších tolerancí

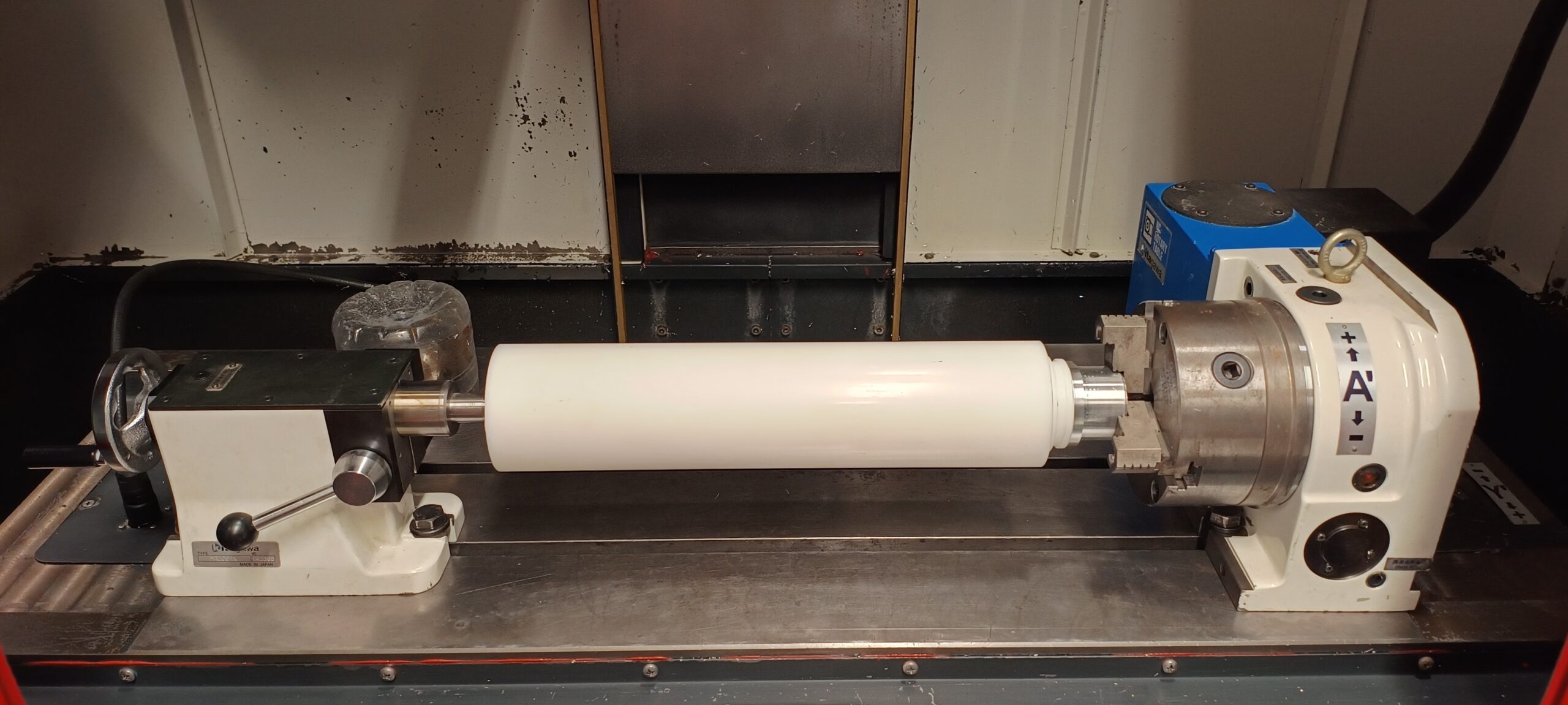

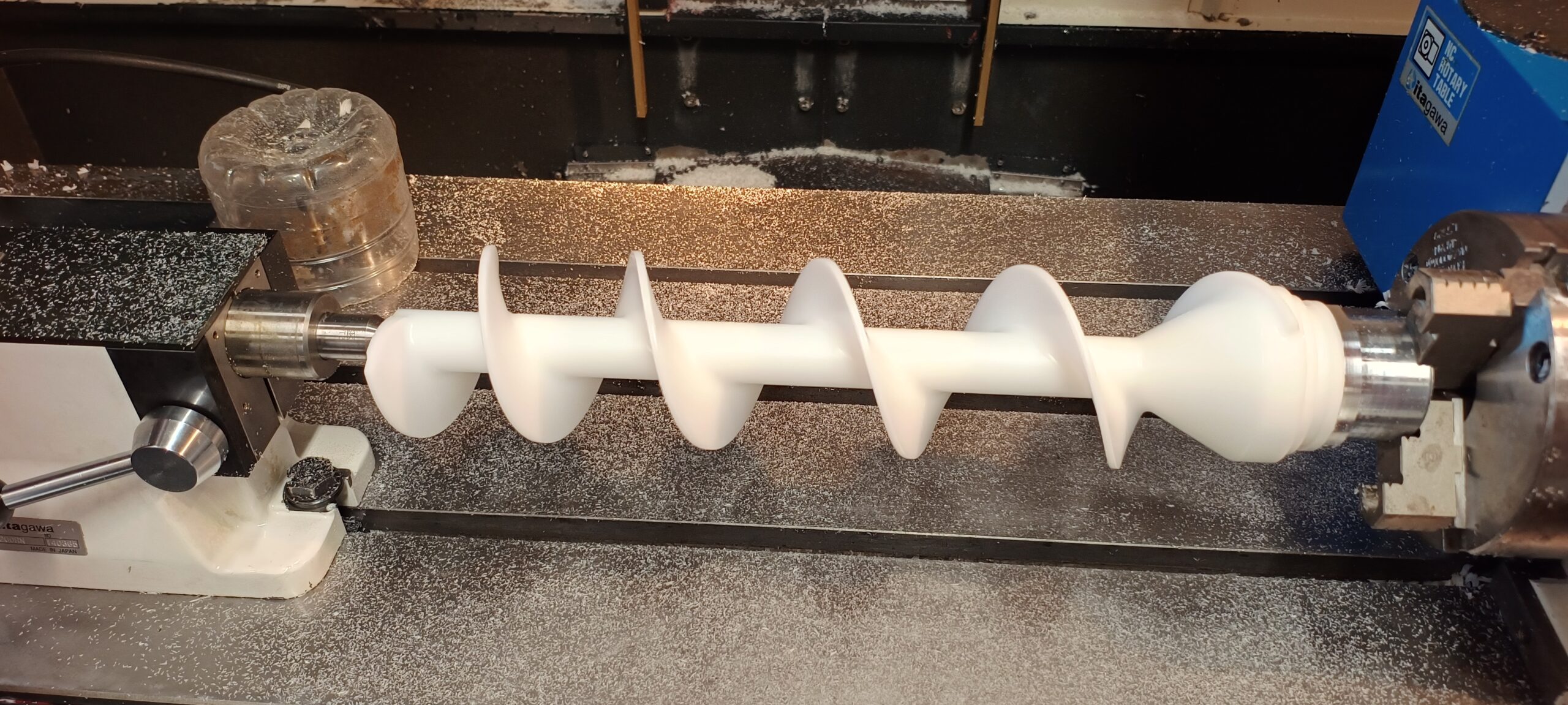

Pro samotnou výrobu jsme využili čtvrtou osu na 3osé CNC frézce, což nám umožnilo efektivně a přesně obrábět složitou geometrii šneků.
Výsledek: spolehlivý provoz bez kompromisů
Nové řešení přineslo zásadní zlepšení:
- výrazně delší životnost
- odolnost vůči mechanickému namáhání
- hladký, neporézní povrch bez zachytávání hmoty
- stabilní a spolehlivý provoz
Šneky dnes fungují bez problémů v reálném provozu cukrářské výroby.
Co si z toho odnést?
Tento projekt krásně ukazuje několik důležitých principů:
- 3D tisk není vždy vhodný pro funkční díly
- Správná volba materiálu je klíčová
- Technologie výroby musí odpovídat zatížení dílu
- Iterativní vývoj vede k nejlepším výsledkům
Neexistuje univerzální řešení. Každý projekt vyžaduje individuální přístup a kombinaci zkušeností z konstrukce i výroby.
Jak vybrat správnou technologii?
Zjednodušeně:
- 3D tisk → ideální pro rychlé prototypy, ověření tvaru, ale ne vždy funkční díly
- Vakuové lití → vhodné pro malé série a vizuální díly, ale polyuretan má nižší pevnost než standardní technické plasty
- CNC obrábění → nejlepší volba pro funkční a mechanicky zatěžované komponenty
Máte podobný problém?
Řešíte funkční díl, který v praxi nefunguje tak, jak má?
Ozvěte se nám. Pomůžeme vám najít správnou kombinaci konstrukce, materiálu a technologie, aby váš produkt fungoval spolehlivě – nejen na papíře, ale hlavně v reálném provozu.
